CAÑÓN VICKERS 105/22 M-1922 (Recreación 1/35)

De nuevo con otro proyecto de recreación a escala 1/35.

DSC01510
En este caso os presento un cañón que estuvo en servicio muchos años en nuestra Artillería. Es un modelo Vickers de 1922 que con el paso del tiempo se fabricó bajo licencia en la Naval Reinosa.







Incluso se le montó un cañón de 30 calibres y se le remodeló la suspensión y las ruedas, colocándole ruedas neumáticas como se ve en la siguiente fotografía:


n-0026

Para este modelo he sacado los planos del manual de esta pieza y los he reescalado a 1/35.

He empezado, esta vez, por la cureña, imprimiendo los planos y pegándolos sobre el ever he realizado las dos gualderas:

DSC01325

De la misma manera sobre lámina de estaño donde grabaré con un punzón los remaches:

DSC01327

Una vez grabados todos los remaches pego el estaño a la gualdera de ever.

Recorto dos piezas trapezoidales de ever para unir las gualderas en la parte de contera y con tubo de plástico hago el manguito para el eje de las ruedas y el eje lo hago con varilla de estaño (en la foto no tiene la medida real todavía):

DSC01336 DSC01335

Montado esto empiezo con las ruedas. Como voy a recrear el modelo de 1922 las hago de radios:

Utilizando la técnica de Pedro Andrada, imprimo los planos a escala, los pego en el ever y recorto las piezas:

DSC01340
 DSC01342 DSC01343

Y con ever más fino le hago la banda de rodadura, que en el original era de acero:

DSC01344

Después de ajustar los radios monto las ruedas:

DSC01345

Y aquí se ve como va quedando:

DSC01347

Con una rodaja de ever y plástico estirado le hago las tuercas de los cubos:

DSC01349

Y de momento así queda el modelo:

DSC01351

Con ever de 0,25 hago las tapas inferior y superior y el refuerzo superior de la contera, grabando los remaches por la parte interior con un punzón:

DSC01358

También con ever de 0.25 hago la tapa bocina del muñón izquierdo:

DSC01360

Con tubo de plástico hago la mangueta guardapolvos del eje de la rueda y con ever de la tapa de la bocina:

Con lámina de estaño hago las bridas de fijación de los arcos de rueda, grabándolas por la parte interior con un punzón:

DSC01367

Las mismas operaciones para el costado derecho:

Con hilo de cobre hago el eje del mecanismo de elevación. El piñón está tallado en varilla de plástico. Ahora está suelto hasta que le coloque el arco de elevación y lo ajuste:

DSC01370


El agujero pasamuro que he hecho en la gualdera derecha para insertar el eje, lo tapo con dos circulos de ever, conformando así la tapa de registro

En la gualdera izquierda coloco el mecanismo de elevación.

Con ever y plástico estirado hago los soportes de las barras de freno colocando uno en la parte inferior cada gualdera:

 DSC01374

En la parte superior de la gualdera izquierda coloco unos soportes hechos con lámina de estaño,tubo de plástico y ever. El espeque esta hecho con alambre y funda de plástico:

DSC01376 DSC01377

El alojamiento para la maniobra con el espeque lo hago con lámina de estaño, grabando los remaches por la parte interior con un punzón:

 DSC01379

El mecanismo izquierdo de dirección y el pestillo de fijación en la mangueta:

DSC01384

El volante de dirección izquierdo hecho con ever:

DSC01386

El soporte del asiento del apuntador también hecho con ever:

DSC01388

DSC01389


Ahora vamos con la contera haciendo, con ever de 1 mm, la reja del arado:

Con estaño de 1 mm hago las asas de maniobra.

DSC01393

Por la parte inferior coloco el soporte del arado:

DSC01396

En la gualdera derecha coloco el soporte del asiento del tirador con su pestillo de fijación. Y el asiento con la bisagra de plegado:

DSC01400

El argollón de contera con las orejetas de sujeción de la palanca de maniobra:

DSC01403

Y la tuerca de fijación. La palanca de maniobra está hecha con estañó de 2 mm y tiene movimiento al haberle hecho el eje con un alambre de cobre:

DSC01405 DSC01406

El volante de dirección derecho está hecho con ever de 0.25 y plástico estirado:

DSC01409

El volante de elevación lo conseguí en el cajón de sastre y sólo le tuve que añadir la manivela:

DSC01412

Las barras de los frenos están hechas con estaño de 2 mm, las zapatas con ever y los soportes con lámina de estaño:

 DSC01416

En los extremos les practiqué unos agujeros para encastre de las varillas de accionamiento del freno.

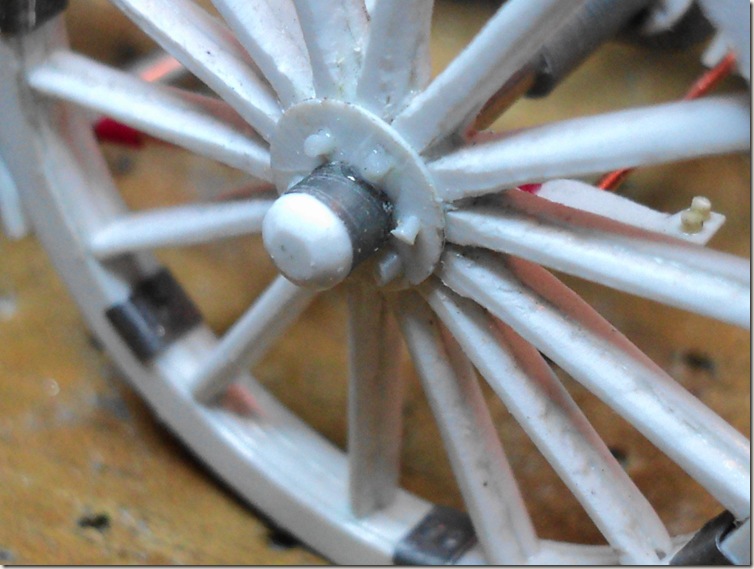

Las tapas de los bujes:

DSC01419

Y el varillaje de accionamiento de los frenos:

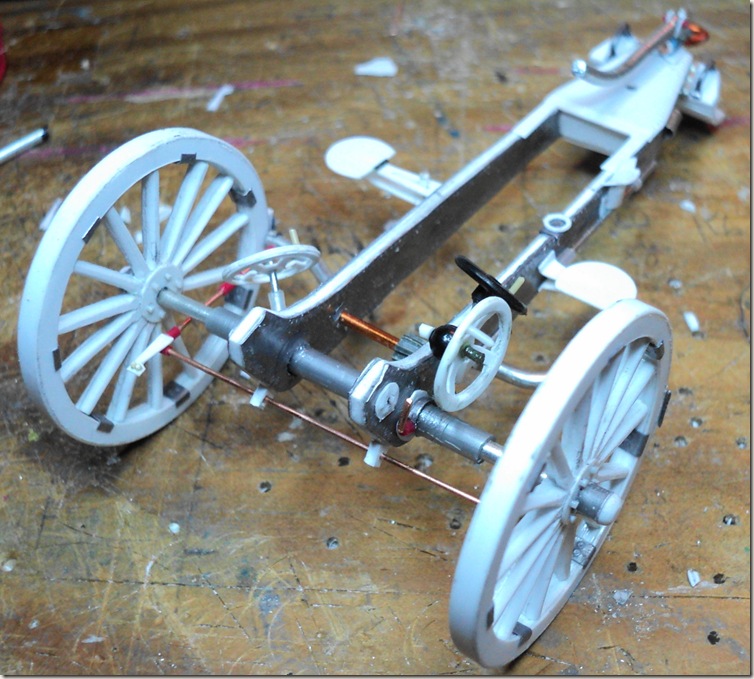

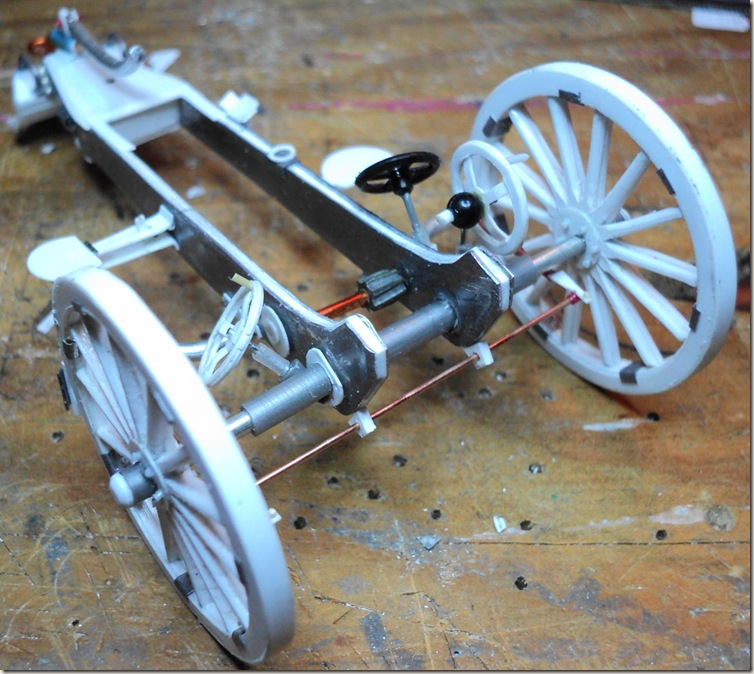

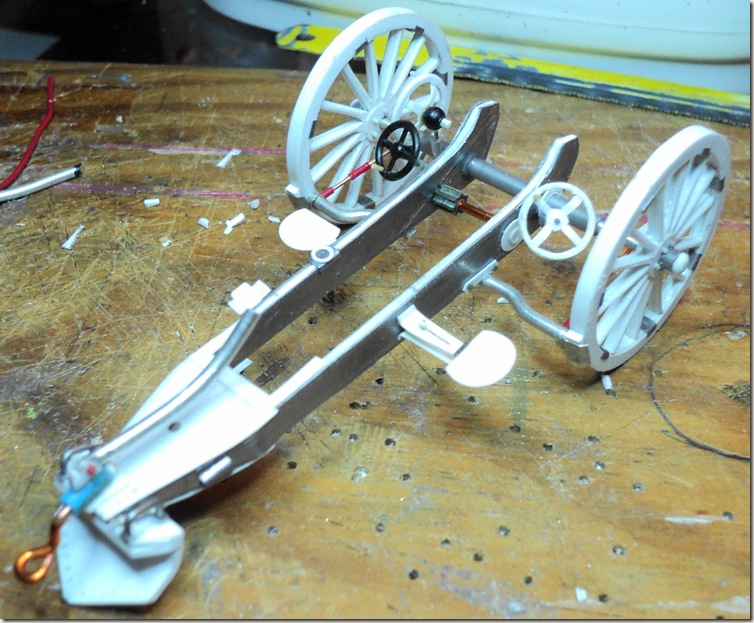

Y así queda la Cureña terminada:

DSC01428 DSC01425 DSC01426 DSC01427

Siguiendo con este cañón, hoy le toca el turno a la Cuna:

Empiezo con la estructura propia de la cuna, después de imprimir las piezas y pegarlas sobre ever de 0.25mm y 1 mm para después recortarlas.Una vez recortadas las voy pegando formando así el bloque de la Cuna:

DSC01433

Una vez retirado el papel le hago el orificio por donde pasarán los muñones:

DSC01435

Los muñones están hechos con varilla de estaño de 2mm.

Una vez terminada la estructura de la Cuna le coloco la Telera de Testera, que es la tapa delantera donde se fijan los vástagos de los cilindros recuperadores. Están hecho con varilla de cobre de 1.5mm.

A continuación le coloco la Caja delantera de órgano elástico, donde actúan los engranajes del moderador de entrada en batería y del regulador de retroceso así como las válvulas de relleno de los distintos cilindros. Los vástagos están hechos con varilla de estaño de 2mm y 1mm:

DSC01438

En el costado izquierdo empiezo a colocar los distintos componentes y mecanismos que componen la Cuna. El Zuncho portamuñón. Y la sotabraga del Zuncho. En la parte inferior trasera coloco la trinca de marcha. Hecha con ever de 0.25 y alambre de cobre muy fino. También coloco la sotabraga del zuncho trasero:

DSC01447

En el costado izquierdo coloco el soporte del Mecanismo fino de Puntería en elevación, hecho con lámina de estaño en la que grabo los remaches con un punzón por la parte interior:

DSC01448

Desde el muñón derecho y hasta la Caja delantera del Órgano Elástico coloco el Mecanismo regulador de retroceso, hecho con alambre, ever e hilo de cobre:

DSC01452

Y en la parte izquierda el mecanismo manual de seguridad, hecho con ever, plástico estirado, alambre de cobre y lámina de estaño.

En la parte derecha coloco el arco del mecanismo fino de puntería.

En la parte izquierda coloco el soporte del eje del mecanismo fino de puntería con su caja de engranaje:

DSC01460

Y en la derecha el mismo soporte y el volante de movimiento. El volante es del cajón de sastre de Javier Fernández-Miranda Artola:

DSC01461

Por la parte inferior de la Cuna coloco el Sector dentado de elevación y el piñón de movimiento del mecanismo fino de puntería:

DSC01464

Y con esto termino la Cuna y la coloco en su lugar en la Cureña:

DSC01465 DSC01466 DSC01467 DSC01468 DSC01469

Lo siguiente es el Escudo. Esta pieza lleva un Escudo y un Escudín interior. El motivo es que como el Escudo va fijo al eje de ruedas, necesita una ventana muy grande para permitir el movimiento de puntería, tanto en dirección como en elevación. Así que para hacer la ventana menor o mejor dicho para tapar dicha ventana y proteger al personal, tiene un Escudo interior que se mueve solidario con la cureña en sus movimientos de puntería que llamamos Escudín.

DSC01470
DSC01471

Dicho esto, continúo con la realización del Escudo. Para ello, y por la parte interior le coloco las bisagras de las mamparas superior e inferior. La superior lleva la ventana de puntería y la inferior el vano de la ventana del Escudo (para cuando se lleva elevado en la posición de marcha). También le coloco el pestillo de la mampara superior y las orejetas de las barras soporte:

DSC01472

Por la parte delantera coloco los ejes de las bisagras de las mamparas anteriores y los pestillo de fijación de la mampara inferior para su fijación en posición elevada durante la marcha y las ventanas de puntería:

DSC01474

A las ventanas de puntería les coloco sus bisagras y sus palancas de accionamiento.

Los pestillos de fijación de la mampara inferior están hechos con funda de plástico y alambre.

Por la parte interior del Escudo le hago el pomo a la palanca de accionamiento de la ventana de puntería. A la otra palanca le haré el pomo después de colocar el Escudín ya que lo atraviesa.

El pestillo de fijación de la mampara superior está hecho con funda de plástico y alambre.

Y por la parte delantera le pongo el tope de la mampara superior hecho con ever.

Con lámina de estaño construyo los soportes de fijación del Escudín a la Cureña:

DSC01485

Una vez hecho esto y como me ha llegado el Tubo (que como no podía ser menos, soberbia pieza de JVM) paso a la recreación de los elementos de Tubo. Lo primero son los durmientes de los Zunchos que los hago con ever de 1 mm:

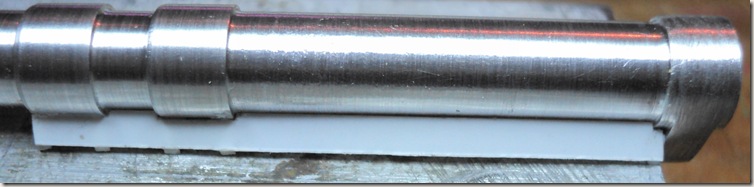

A continuación, las guías del trineo, hechas con ever de 0.25mm:

DSC01484

Ahora le toca el turno al Cierre. Está hecho con ever, plástico estirado, lámina de estaño y cobre:

 DSC01488

Terminado el Tubo lo ajusto sobre la Cuna:

DSC01490 DSC01491 DSC01492 DSC01493

Colocado el tubo en su lugar continúo con el ajuste del Escudín en la Cureña:

DSC01494 DSC01495

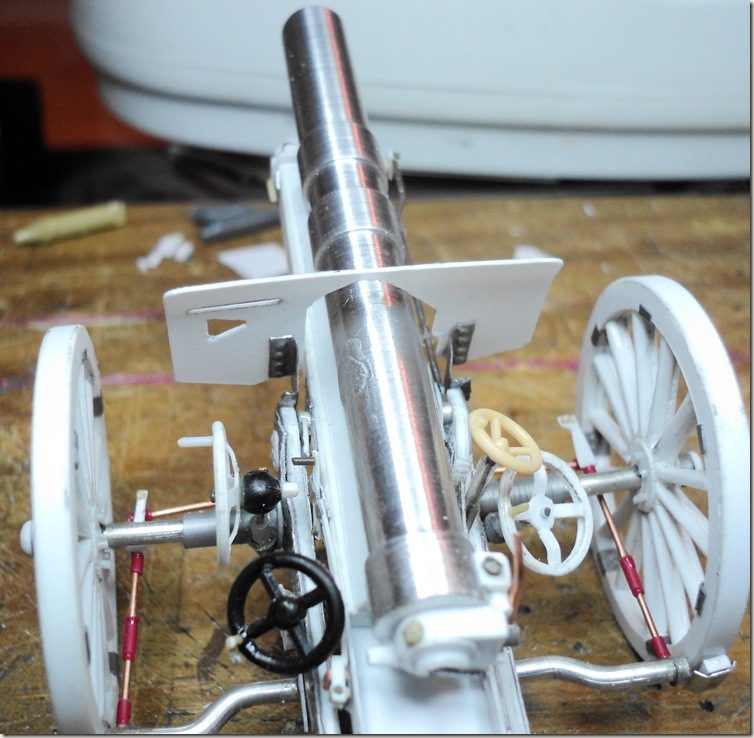

Aunque de momento queda un poco inclinado (debido al doblez que le he tenido que hacer para que adopte la forma curva) lo ajustaré cuando coloque el Escudo.

DSC01497

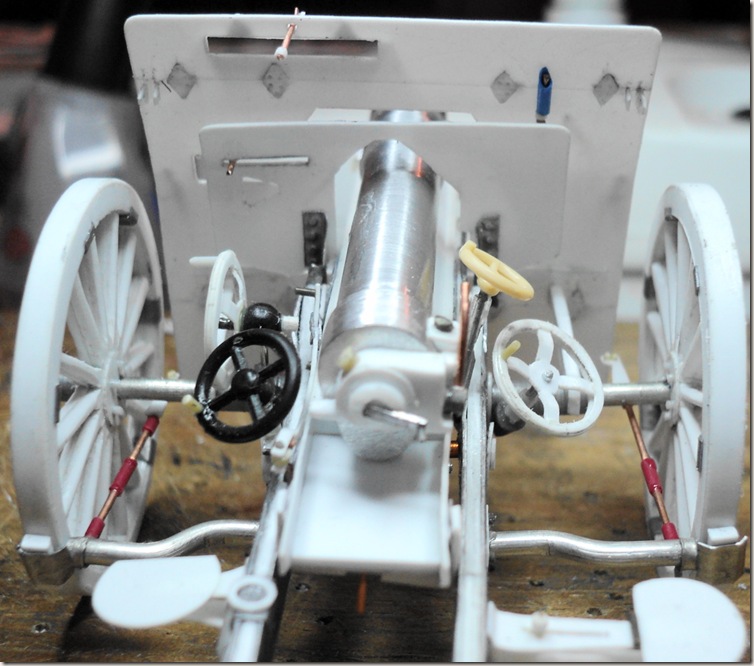

Una vez ajustado el Escudín paso a colocar el Escudo sobre los soportes que le he hecho con ever sobre el eje de ruedas:

DSC01498

Para colocar el escudo he tenido que atravesar el Escudín (por la ranura de la parte izquierda) con la palanca de accionamiento de la ventana inferior de puntería. Cuando esté totalmente ajustado le colocaré el pomo:

DSC01503  DSC01500 DSC01501

Los brazos soportes del Escudo están hechos con varilla de estaño de 1 mm. El eje está hecho con alambre y los remates del mismo con funda de plástico:

  DSC01506 DSC01507

Y así termino con la recreación de este Cañón de 105 mm de la casa Vickers y que ha estado en servicio en España y participado tanto en las Guerras de África de principios del siglo XX como en la Guerra Civil.

Espero que os haya gustado y agradezco tanto los comentarios como las críticas y sobre todo los ánimos que me habéis dado. Muchas gracias.

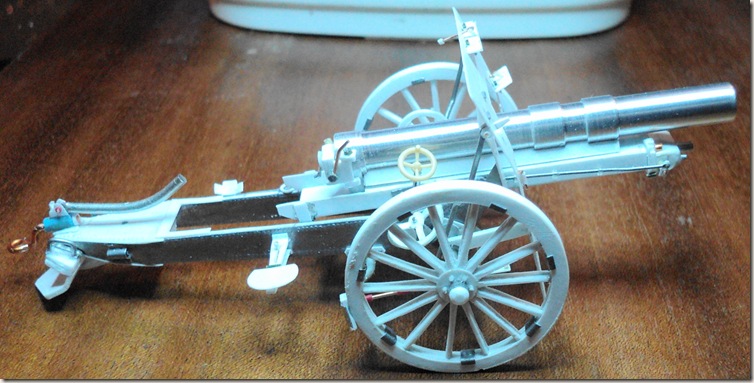

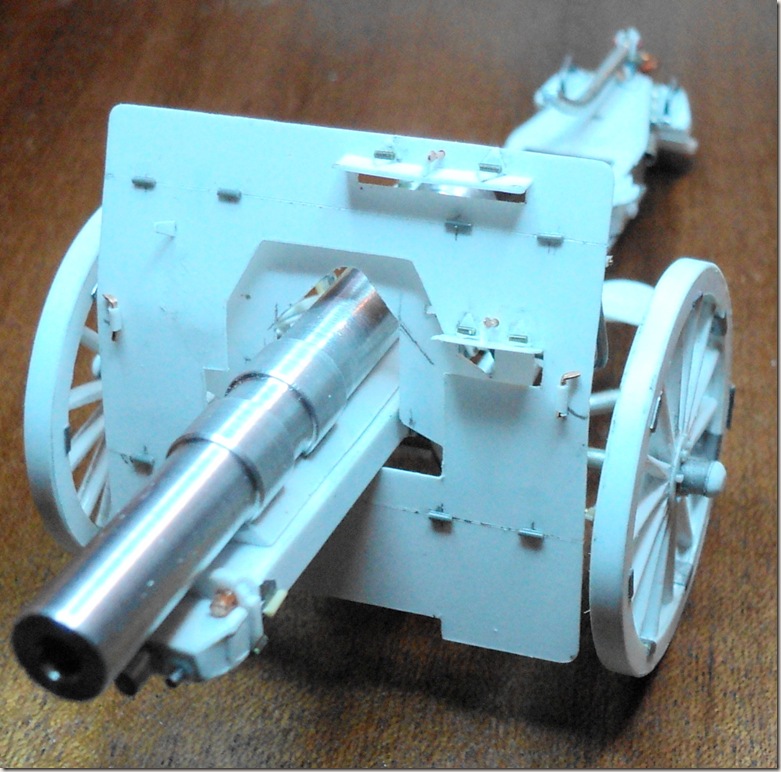

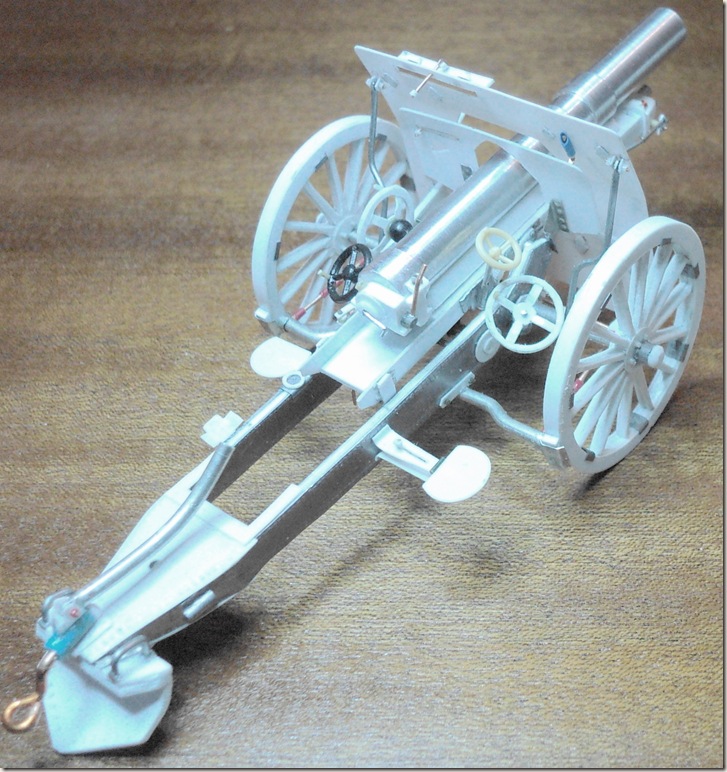

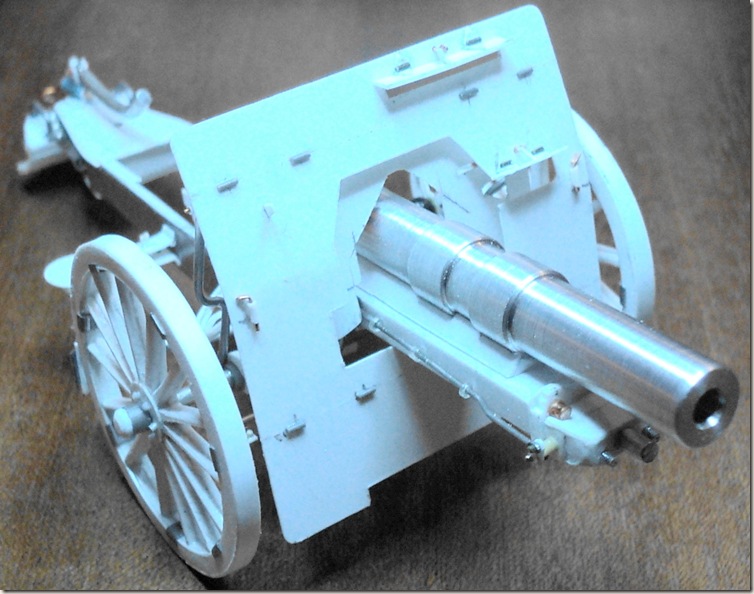

Aquí os dejo las fotos una vez terminado el modelo y por supuesto cuando lo pinte os lo mostraré también.

DSC01513
DSC01508 DSC01509 DSC01510  DSC01512 DSC01514


Y un saludo desde el Norte de África.
