Segunda entrega de esta recreación. Esta vez os muestro la construcción del Marco de la Cureña con el Órgano elástico. Éste hace las veces de Trineo sobre el que se desliza la Cureña en su movimiento longitudinal durante el tiro
Aunque en la realidad es una pieza de acero moldeado, para esta recreación la he tenido que dividir en varias partes:

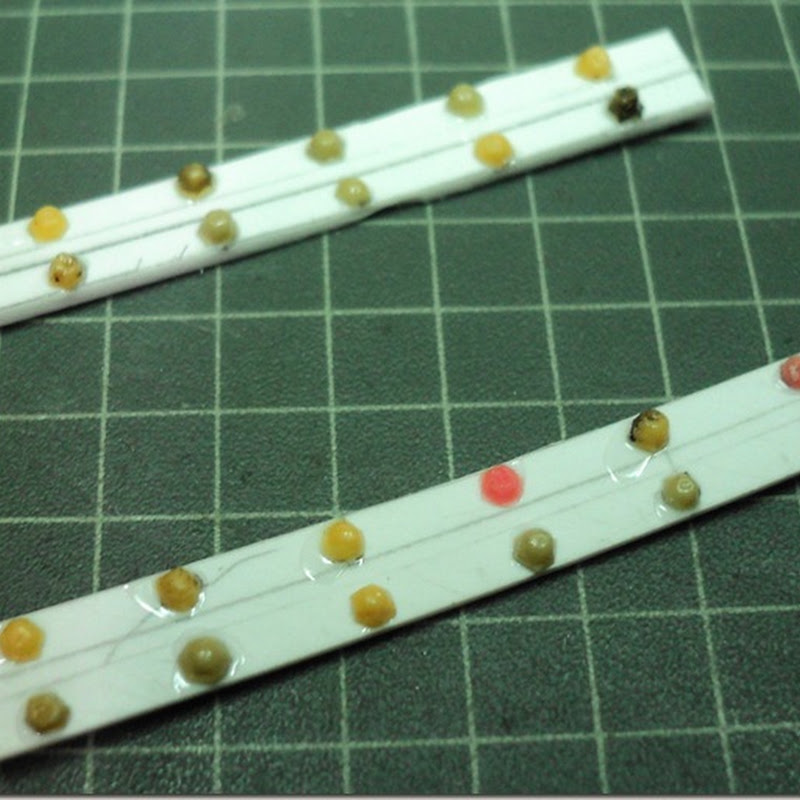

La base del marco con las tuercas de fijación a la Basa:
Están hechas presionando plástico caliente contra un molde de una tuerca.
Las dos Gualderas del Marco:
La base del marco, con sus travesaños, en su posición sobre la Basa:
He lijado las cabezas de las tuercas para que se aprecien planas:
Después de hacerle el reborde y el vano de montaje dde la Cureña coloco la Gualdera derecha:
A la Gualdera izquierda le hago con estaño la tapa del registro:
Y la coloco en su lugar:
Después de hacerle el orificio del Vástago del Recuperador y colocarle las dos tuercas de los Cilindros de freno coloco la Telera de Testera en su lugar:
A continuación la Telera de Contera que la tengo que montar en dos partes por tener un perfil en “T”:
La parte superior de la Telera de Contera donde se sujeta el Recuperador:
Con esto acabo con el Marco de la Cureña, para seguir con el Órgano Elástico que va colocado en su interior.
Primero el Recuperador formado por un eje y un muelle de compresión.
El muelle lo hago con hilo de estaño que enrollo sobre los hilos de un tornillo para que todas las vueltas queden iguales.
Con un tubito hago el vástago y con un trocito de estaño la arandela tope:
Colocado en su lugar, atravieso el tubito con un hilo de cobre:
El eje del recuperador lo remato con una tuerca de ever:
Y una brida de fijación hecha con lámina de estaño
En esta se aprecia el Vástago de cobre que asoma por la Telera de Testera:
Los Cilindros de freno están hechos con tubo de plástico, lámina de estaño a modo de prensaestopas, hilo de estaño a modo de vástago del freno y lámina de ever a modo de remache de fijación:
Una vez montados los coloco en su lugar:
Y de momento esto es todo. Espero que os esté gustando.
En el próximo artículo, la Cureña. Y hasta entonces un saludo desde el norte de África
