CAÑÓN 150/45 MUNAIZ ARGÜELLES (y III)

Hola a todos de nuevo:

Tercera entrega de este proyecto de recreación total en la que os muestro la Cureña.

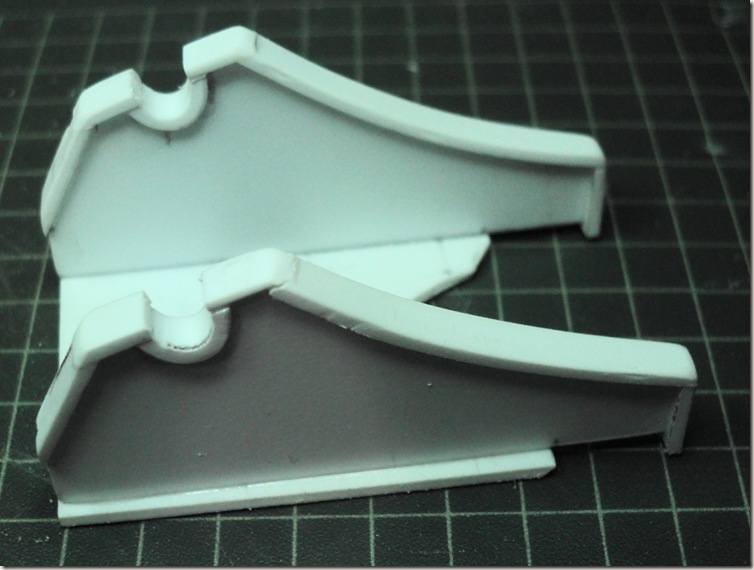

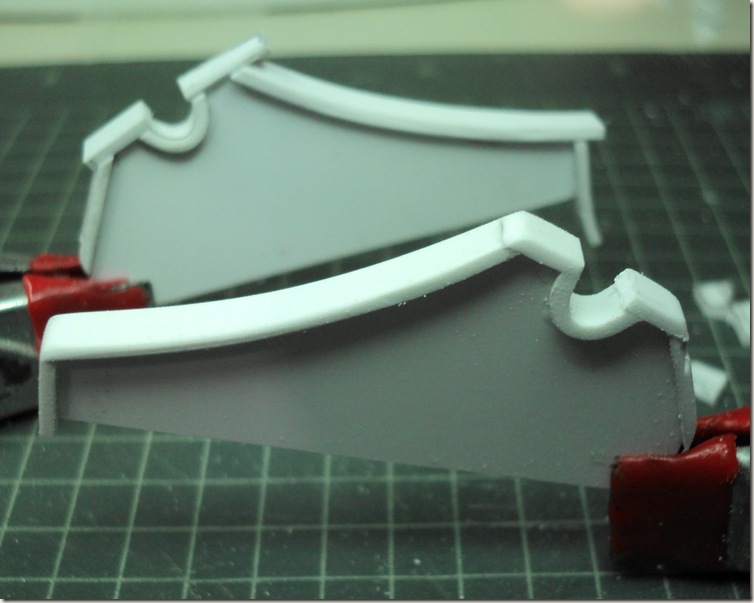

Primero las Gualderas a las que les hago el reborde con ever de 1mm para conformarle el perfil en T. Empiezo con las muñoneras:

Sigo con la caída a contera:

Luego la caída de testera y los planos soporte de la sobremuñonera:

Por último el vertical de contera. Una vez terminados todos los rebordes, lija para rematar. Dejo sin poner el vertical de testera por que le tengo que ajustar la garra del trineo:

El mismo trabajo para la otra gualdera:

Ahora la placa base de la Cureña con la abertura central de acceso al Órgano Elástico y el recorte de contera para librar el Tubo en ángulos altos:

Lo siguiente son las garras de sujeción al trineo o patín. Está hechas también con ever:

Una vez lijadas las coloco en su lugar junto con el reborde vertical de testera:

Una vez añadidas tiras de ever para conformar los bloques de las garras compruebo el ajuste con el Marco de la Cureña:

Comprobado el ajuste y que resbala correctamente les doy forma con lija y lima. Terminadas las garras hago la Telera central con su perfil también en T.

En estas fotos se aprecian mejor las garras de sujeción:

Coloco la Cureña en su lugar para ajustar los topes elásticos. Están hechos con alambre, tubo de plástico, ever e hilo de cobre. Una vez en su lugar pego las orejetas guía al Marco de la Cureña y los topes a la Cureña. Así puedo desmontar la Cureña para pintarla por separado.

Cuando se seque el conjunto quitaré la Cureña con los topes y ajustaré las orejetas con lija:



Y así acaba la tercera parte que espero os esté gustando.

En el siguiente artículo los Mecanismos de Puntería. Hasta entonces un saludo desde el norte de África.
