RUEDAS DE RADIOS DE MADERA

Hola a todos:

Esta vez voy a recrear ruedas de radios de madera. Son las que utilizan los cañones antiguos o los carros de caballos.








En este caso voy a utilizar ever. La idea es recortar piezas del grosor adecuado para conformar, con la técnica del "sandwich", el grosos completo de cada una de sus partes (aro de rueda, radios y cubo).

La rueda de ejemplo tiene un grosor de 2 mm en lo que es la llanta, los radios tienen un grosor máximo de 1 mm y el cubo de rueda 2 mm más el buje y las tuercas y pernos. además están los herrajes de fijación y refuerzo de la unión de los radios con la rueda.

Lo primero será dibujar la rueda en lámina de ever:


O bien se imprime y pega sobre lámina de ever:

DSC01340

Con cuchilla adecuada se recorta la rueda y los radios:


DSC01343

Se pegan, a modo de "sandwich", los aros que necesitemos hasta conseguir el grosor de la rueda:


Se repasa bien con lija y lima para quitar las irregularidades del corte:


Una opción sería recrear la llanta con lámina fina de ever:



Lo mismo para la parte interna de la rueda:


Terminando con un buen lijado en los laterales para retirar el sobrante:



Otra opción sería repasar bien con lija y tapar las uniones de los aros con masilla, dejar secar, lijar y pulir:



Se le añaden los herrajes, si los lleva:

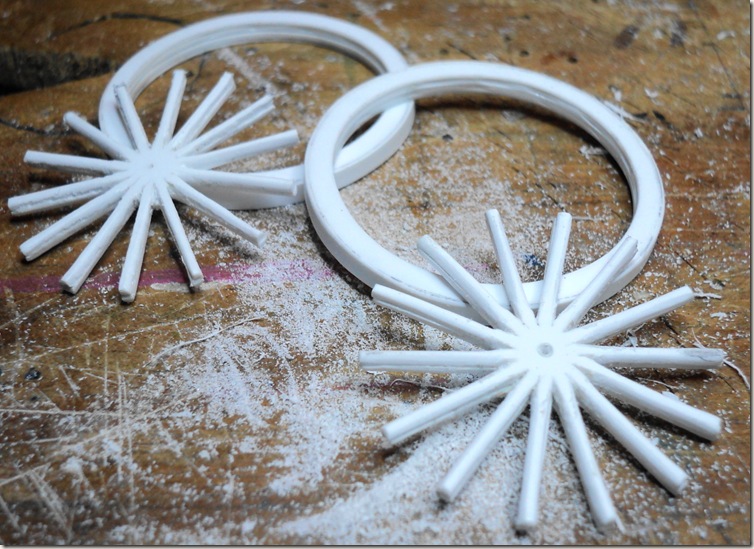

 Después se ajustan los radios con lija hasta conseguir la forma adecuada:

DSC01345

Como al recortal se pierde material, a lo mejor es necesario hacer algún añadido:


Que se repasa con lija y lima:


 Y se colocan bien centrados dentro de los aros:

DSC01342


Con ever se recrean el tapacubo y se detalla con tuercas (o se utilizan tuercas de fg o resina) y demás piezas:

DSC01349




Y este sería el resultado:

DSC01351




Espero sea de utilidad.
Un saludo desde el norte de África.
