OBÚS 105/26 NAVAL REINOSA R-50F, R-58 Y R-58R (Recreación 1/35)

DSC01727Voy ha empezar otro proyecto para mi colección de maquetas de Artillería a escala 1:35 que hayan estado en servicio en el Ejercito Español.

En este caso es el Obús de Campaña 105/26 Naval Reinosa. Este Obús ha estado en servicio en el ET prácticamente desde los años cuarenta hasta final de siglo. Y aún queda alguno como pieza de salvas.



Durante su vida operativa ha sido modificado desde el modelo de 1943 (basado en el Obús Alemán leFH-18) hasta el modelo de 1958. Y ha estado en multitud de Unidades de Artillería pues su empleo era de apoyo directo a las Unidades de infantería (mayormente).
Obús 105/26 R-43.
NAVAL REINOSA 105-26 1943

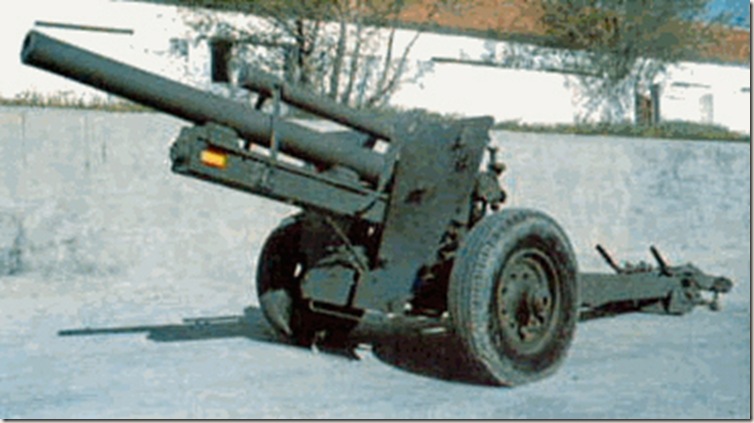

Obús 105/26 R-46.
 NAVAL REINOSA 105-26 1948

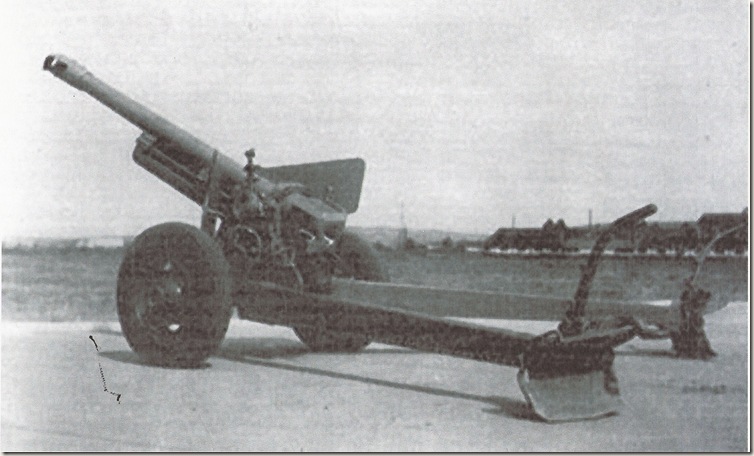

Obús 105/26 R-50.
NAVAL REINOSA 105-26 1950

La experiencia adquirida con los modelos 43 y 46, permitió el desarrollo de este obús, en el que se integran el freno y el recuperador en un solo elemento, se incorpora el freno de boca, se mejora la balística y se rediseñan el escudo y cierre.

La denominación de fábrica era: Obús 105/26 50-F.

Obús 105/26 R-58 en el que se mejora la balística y el órgano elástico.

Scan0001 (1)
Ya tengo el tubo de esta pieza. Una magnífica recreación en aluminio realizada por mi amigo JV Moro (JVM).

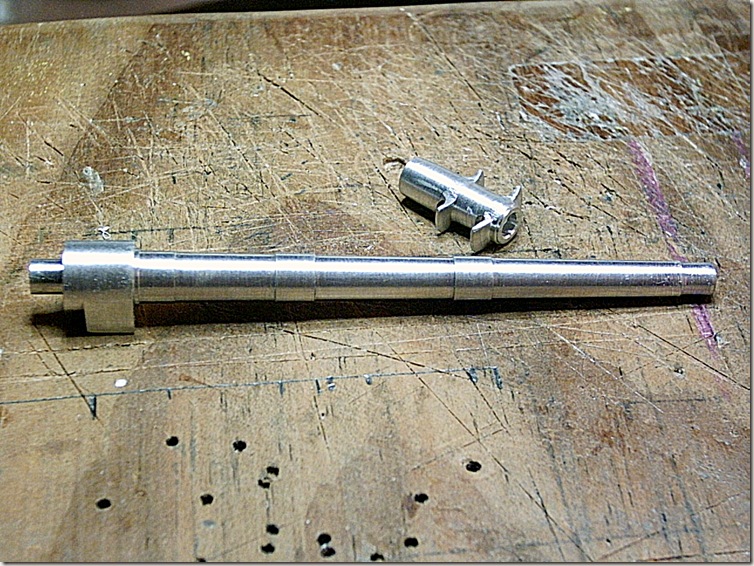

Está torneado y fresado en dos piezas. El freno de boca y el tubo:

NAVAL REINOSA 025
LA CUNA

Es del tipo cilíndrica e integra en su interior el freno y el recuperador.

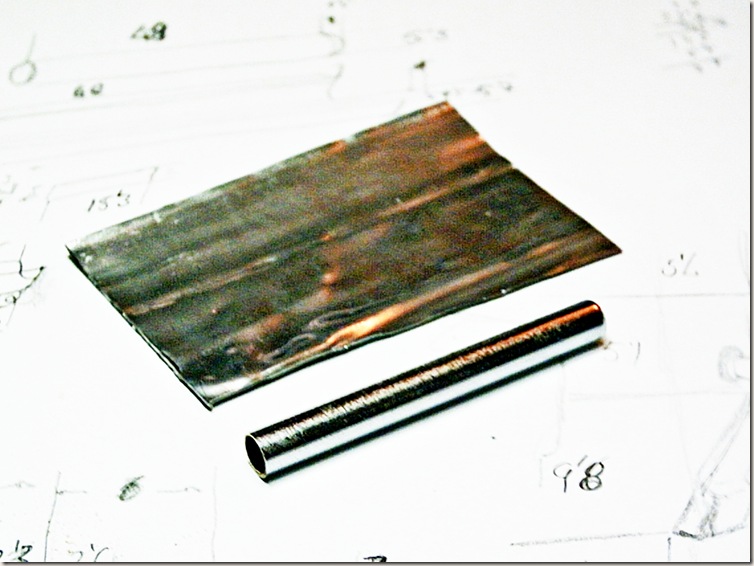

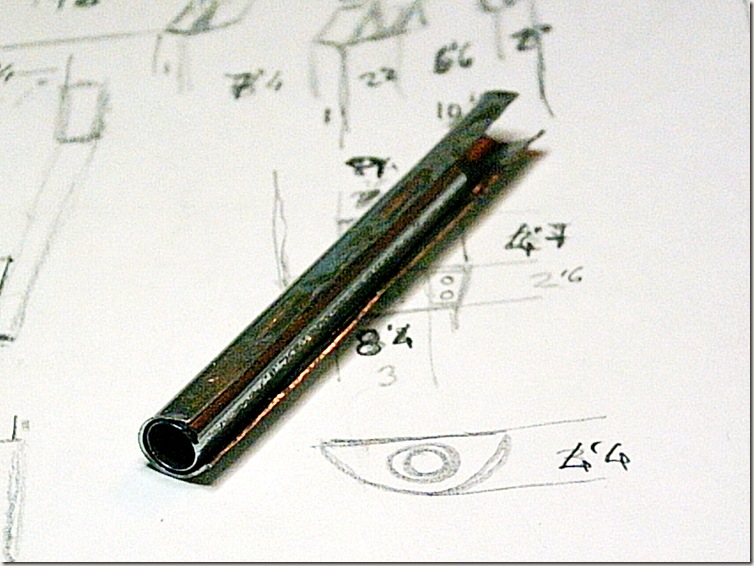

Con un tubo de la medida correcta que obtuve de una antena de radio y lámina de estaño empiezo con la cuna:

 NAVAL REINOSA 00001 NAVAL REINOSA 00002

Una vez conformada la base le hago con masilla unas mesetas biseladas donde apoyarán las guías del trineo. Y por delante , con la misma masilla, conformo la tapadera anterior del órgano elástico.

Una vez endurecido una lijadita y listo:
 NAVAL REINOSA 012

Con ever de 1 mm. hago las dos guías para el trineo y las pego en su lugar. Y los soportes laterales del arco de muñones. Lo siguiente es el arco porta muñones. Está hecho con ever de 1 mm:

 NAVAL REINOSA 017

Hasta que no lo coloque en su lugar no adquirirá la forma definitiva.

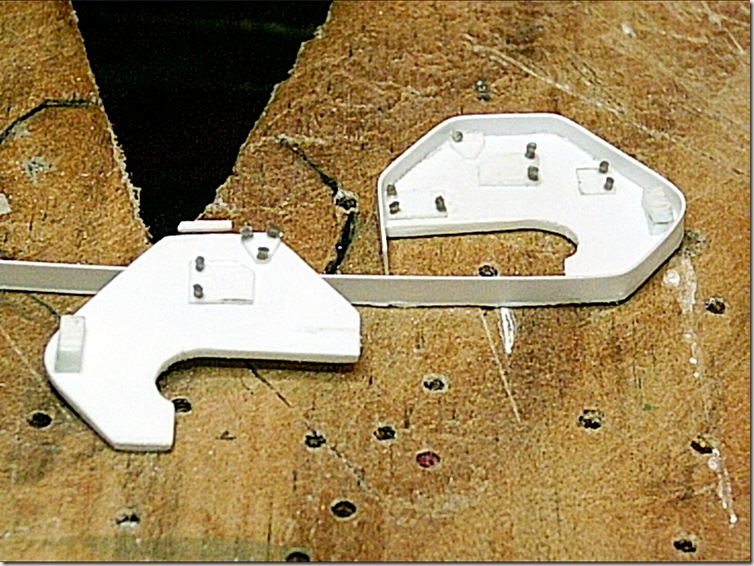

Lo siguiente es el cureñín. Hecho con ever de 1 y 0.25 mm y con plástico estirado para los tornillos
 NAVAL REINOSA 020

Una vez hechas las gualderas las uno con una pieza de ever de 1 y 0.25 mm:
    NAVAL REINOSA 033

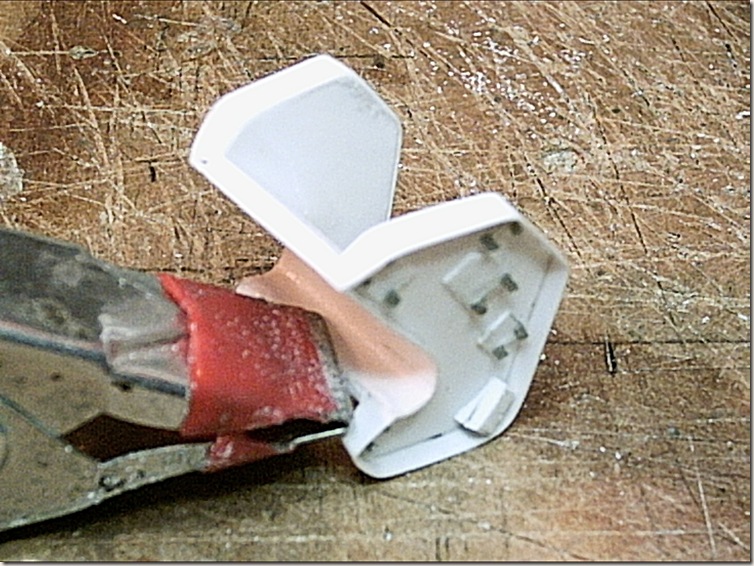

Continuando con el trabajo anterior construyo el soporte inferior del Cureñín. Y lo coloco en su sitio, no sin antes comprobar el ajuste de la Cureña.

La Cureña es la parte donde asienta el Cureñín y los Mástiles. En este caso es una barra de perfil cuadrado en la que encastra el eje del cureñín.

De la Cureña sale un eje inclinado hacia adelante y hacia abajo con el que se unirá la Cureña al Eje de las ruedas y que permite a éste un movimiento para poder nivelar la pieza aunque el terreno presente alguna inclinación.

En la Gualdera izquierda le coloco las cajas del Mecanismo de Elevación y su Eje y las Muñoneras. En la parte posterior del Cureñín, entre las dos Gualderas, coloco la Trinca de Marcha con su eje. Con varilla de estaño y tubo retráctil de distintos calibres recreo el Cilindro de Elevación:

07 husillo elevación

Y en la Gualdera izquierda coloco el Mecanismo de Dirección:

08 mecanismo dirección

Siguiendo con este proyecto, a priori más fácil que el anterior, pero que tiene su aquél ya que las piezas son más pequeñas y frágiles, voy a explicar como estoy recreando los mástiles.

Primero decir que los Mástiles (en este caso dos) son los que dan estabilidad a la pieza cuando está asentada en el terreno y reciben el impacto del disparo evitando que se mueva y así no perder la puntería.

En esta Pieza son bastante largos comparándolos por ejemplo con el 105/14 Oto Melara pero necesarios ya que este obús podría ser utilizado como cañón de tiro tenso si se disparaba con carga máxima. De hecho si nos fijamos en el Obús del ejemplo (105/14) cuando se utilizaba como cañón se le añadían unos tramos al los mástiles que los hacían un metro más largos, además de bajarles a la posición de “rodillera baja”.

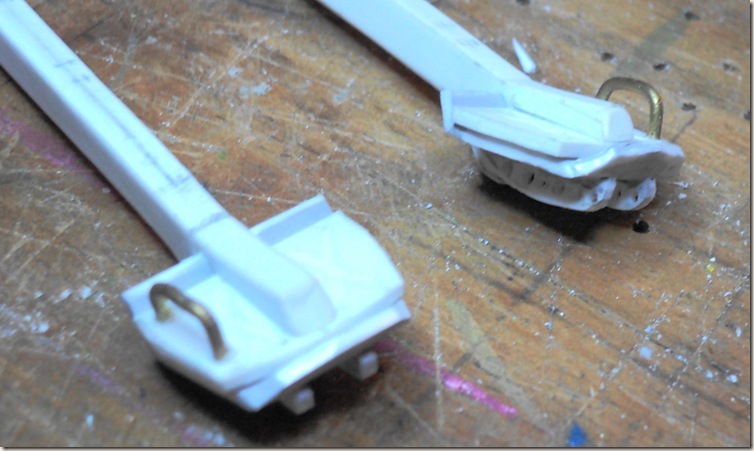

Con latón le hago las asas. Le llega el turno a las Rejas, hechas con ever. Una vez terminadas las coloco en su lugar:

02 rejas

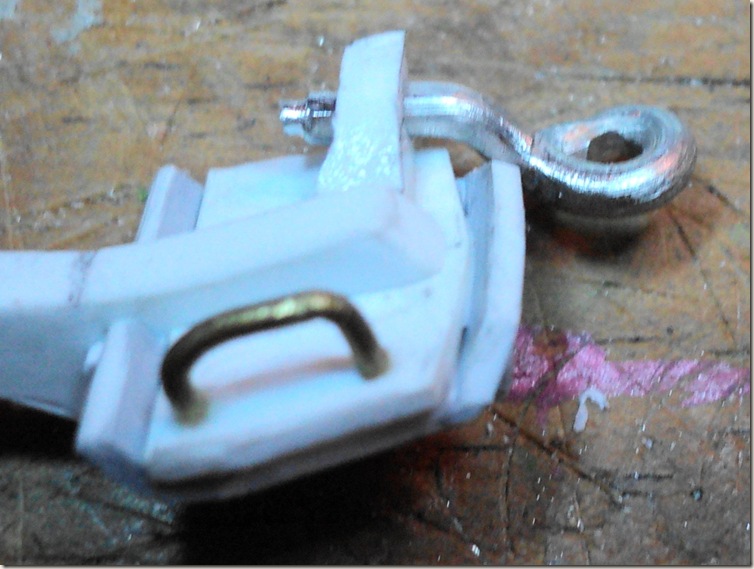

Con ever le hago el soporte del Argollón. Y éste con varilla de estaño:

04 argollón

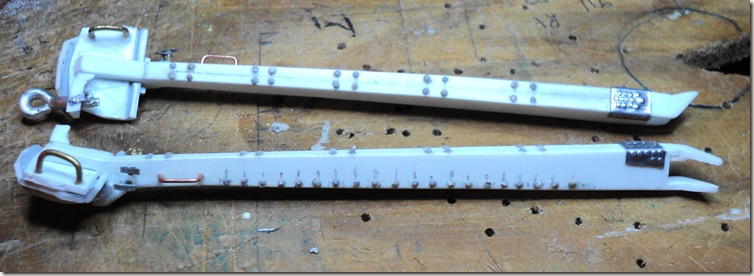

Con estaño y plástico estirado le hago el pestillo de cierre del soporte del Argollón. Y las manivelas de fijación de las Rejas. Las Asas de Maniobra de los Mástiles están hechas con alambre de cobre. Los refuerzos de los Mástiles lo hago grabando con un punzón sobre una lámina de estaño los remaches. Y los y pico remaches de barco que llevan los Mástiles:

DSC01190

Para las ruedas he cogido una de las que trae el M923 A1 Big Foot (rfª nº 279) de Italeri para transformarla. Luego sacaré 13 copias. 2 para este Obús y 11 que guardaré para el proyecto que tengo en mente de transformar el Big Foot en un Káiser (si puedo, claro, porque me parece que será una barbaridad).

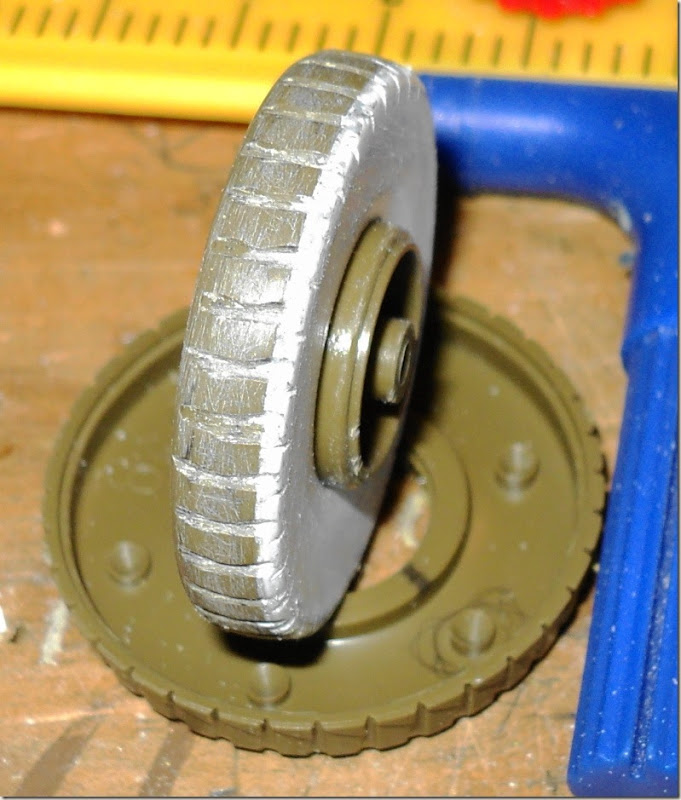

Para empezar sólo voy a utilizar media rueda (la que lleva el cubo de llanta) ya que así tiene casi la medida justa. Después de una lijadita para que ajuste le coloco una rodaja de ever:
 DSC01146

Y no queda nada mal:

DSC01151

BLOQUE DE CIERRE

Está hecho con ever de 1 mm:

DSC01196

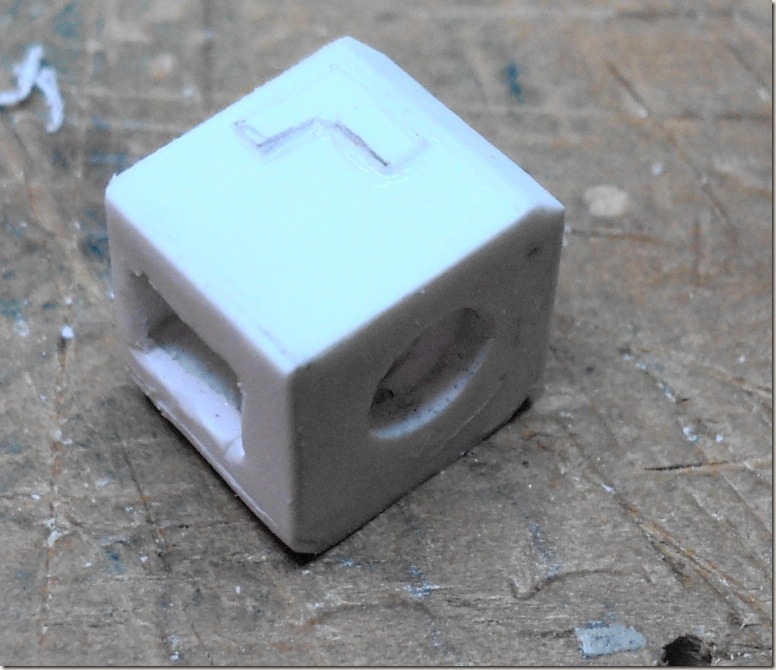

Y una vez lijado recubierto con ever de 0.25. Recortado el sobrante y vuelto a lijar. Con ever le hago la Meseta de Puntería para medir el ángulo de tiro con la Escuadra de Nivel:

DSC01205

TUBO Y TRINEO

Ahora le hago los durmientes del Tubo. Con ever y plástico estirado le hago la Palanca de Maniobra del Cierre y la Cabeza de su Eje. Y el Cierre propiamente dicho.

Por cierto, y como curiosidad, es del tipo de Cuña. Este tipo de Cierre no es hermético así que necesita que el disparo lleve vaina que obture la parte posterior de la recámara, al contrario que los cierres de tornillo (para calibres más grandes) que obturan con una “Galleta” elástica haciendo hermética la recamara, no necesitando por ello que el disparo lleve vaina. Ojo, llamo “disparo” a un conjunto de elementos.

A saber: Proyectil, Espoleta, Carga de Proyección, Vaina e Iniciador. A esto se llama Disparo Completo. Si ya viene preparado para disparar (engarzado), como por ejemplo un cartucho de fusil o un Disparo de un carro de combate se le llama Disparo Organizado.

En Artillería de Campaña se suministran los Disparos "desorganizados" de dos maneras posibles. Es decir, en el caso de Proyectil semiengarzado en una vaina, tendremos por un lado el Proyectil con su carga explosiva, la Espoleta (del tipo que se vaya a utilizar) por otro y la vaina con el iniciador y la Carga de Proyección por otro. Si el Disparo no lleva vaina (generalmente de calibres superiores a 105 mm, aunque hay excepciones) se suministra la espoleta por un lado, el Proyectil con su carga Explosiva por otro, el iniciador por otro y las Cargas de Proyección por otro.

Bueno pues este conjunto de Elementos es al que me refiero cuando digo “Disparo” y no al efecto de disparar. Y basta de rollo que me lio, me lio…

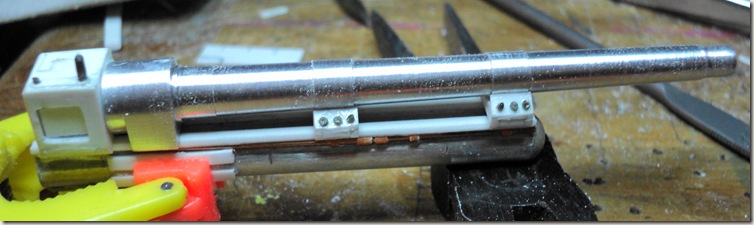

Una vez montado el Bloque de Cierre compruebo el ajuste y alineación del Tubo (producción de JVM torneado y fresado en aluminio) con la Cuna:

DSC01213

Y con el freno de Boca (también de JVM):

DSC01215

EJE DE RUEDAS

Continuo con el eje de ruedas.

Con ever hago los platos interiores de los cubos de ruedas:
DSC01253 tambor freno
Los Cubos de las Ruedas son de tubo de plástico. Las Argollas de helitransporte de hilo de estaño fino:

DSC01252 cubo de rueda

Luego pruebo el ajuste con la cureña a la que le termino la tuerca del pasador:

DSC01239 ruedas

MÁSTILES

Para terminar los Mástiles le hago las Palancas de Maniobra con hilo de cobre y el cuero con lámina de estaño:

  DSC01226 rejas

Las Orejetas y los Pestillos los hago con ever:

DSC01227 rejas

La costura del cuero la tallo con una cuchilla. Le coloco el refuerzo inferior del mástil con los remaches repujados en el estaño.

ESCUDO

Con la técnica de mi maestro y amigo Pedro Andrada preparo el escudo. Primero he dibujado la pieza en el ordenador con la medida exacta, luego lo imprimo, pego el papel sobre el ever y a cortar con cuidado. Genial, Pedro. Una vez cortado, lo lijo, lo doblo y queda un Escudo genial:

DSC01234 escudo

EQUILIBRADORES

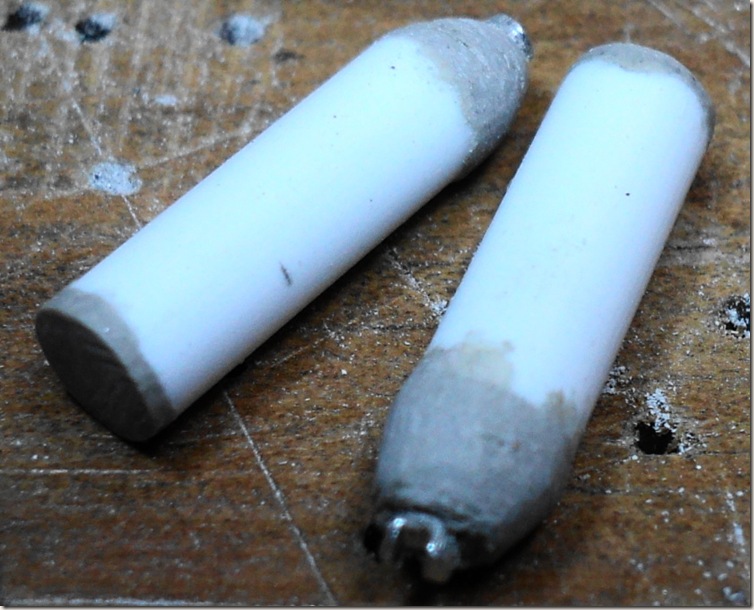

Los Equilibradores los hago con un tubo de plástico y masilla para rematar. El eje es varilla de estaño:

DSC01235 equilibradores

Con la técnica de Pedro preparo los soportes de los Equilibradores.

Con alambre fino construyo el Guardamanos y los coloco en su lugar:

DSC01237 guardamanos

Hasta aquí he estado construyendo, preparando y ajustando piezas y conjuntos así que ya toca empezar a montar el modelo.
    DSC01246 prueba de ajuste

Y cuando está todo bien ajustado y fijado, sigo con el Cilindro de Elevación, la Cuna, el Tubo y al Arco Porta Muñones:
 DSC01256 montaje   DSC01260montaje
Y por último el Freno de Boca:

Con este artículo termino (por fin) la recreación de este Obús. Ahora quedará en la vitrina de la colección en espera del pintado.

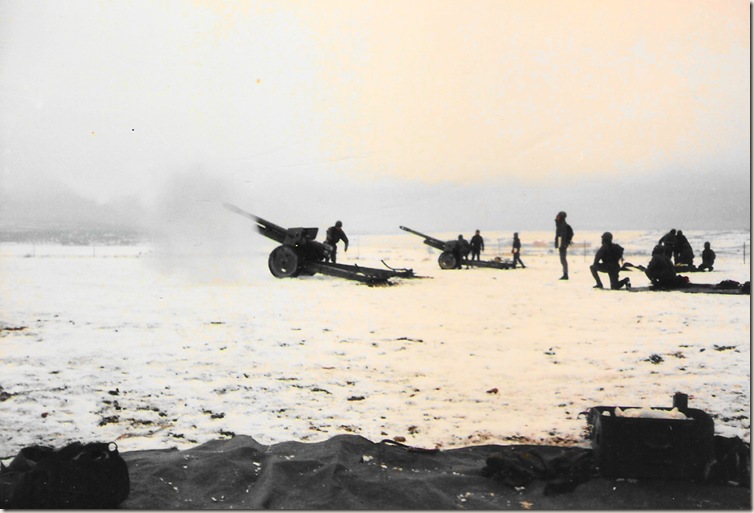

Me a costado más de lo que creía pero al final a quedado a mi gusto. Para mi tiene cierto valor sentimental ya que cuando juré bandera, en el año 1982 me destinaron al GACA XXXI (en Paterna, Valencia) donde tenían este Obús. Luego, en la Academia de Segovia, aprendí a manejarlo, disparándolo casi todas las semanas en el Campo de Tiro de Matabueyes. Y por último volví a verlo en el GACA II/30 (Ceuta) hasta que lo dieron de baja para el servicio a finales de los 90. Aunque siguió en plantilla como pieza de salvas durante un tiempo hasta que fue sustituido para este menester por el 105/14 (que aún hoy se utiliza).

Como dice mi maestro Pedro, he utilizado más plástico que en otros modelos. Será que voy asentándome en esto de la Recreación total (o como dicen los entendidos: scratch).

En cualquier caso he disfrutado mucho y he de reconocer, que he adquirido cierta soltura en la utilización del ever. Sobre todo desde que utilizo el ordenador para imprimir el despiece. Desde luego se gana en precisión a la hora de cortar y más en piezas pequeñas y no es muy complicado hacer los planos a medida en un programa informático. Yo lo aconsejo.

También he cogido soltura y práctica en el uso de los distintos pegamentos y masillas, pero reconozco que en esto estoy muy al principio, aunque todo llegará.

El caso es probar, equivocarte y volver a probar.

Bueno y después de todo esto voy a poner unas cuantas fotos del Obús para que veáis como ha quedado.

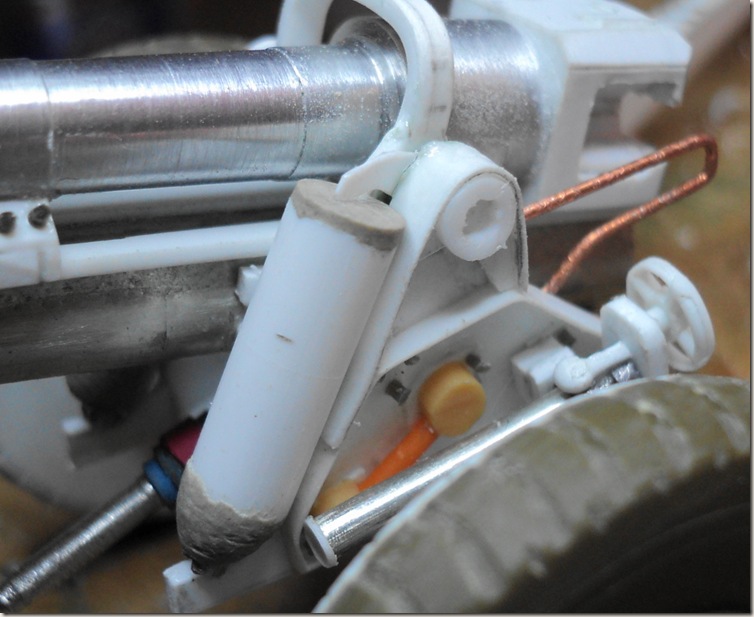

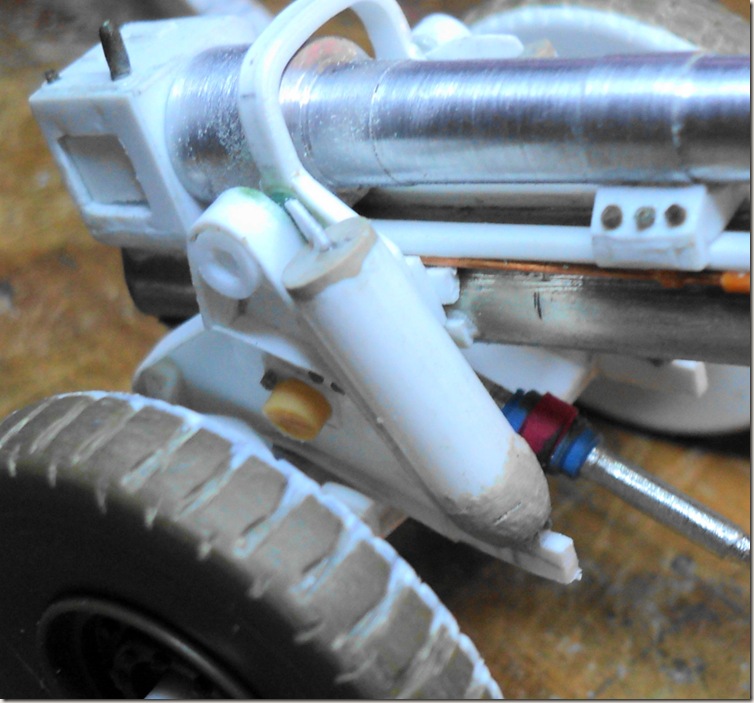

Los Equilibradores con su Soporte:

DSC01267 DSC01268

El Escudo:

DSC01269

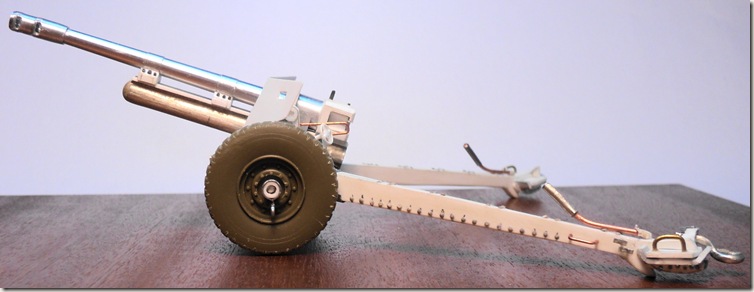

DSC01305 DSC01307 DSC01308

Una vez terminada la recreación de este modelo empiezo la fase de pintura, aunque reconozco que no es lo mío pero me servirá para mejorar. De momento os adelanto estas pocas fotos de como he empezado.

Lo primero es darle una base con acrílico. En este caso es el color Verde Oliva.

Con negro de Vallejo pinto los neumáticos. Una vez seca la pintura base le doy toquecitos con óleo rojo y verde para encontrar el verde caqui característico:

Y mezclo sobre la misma pieza:

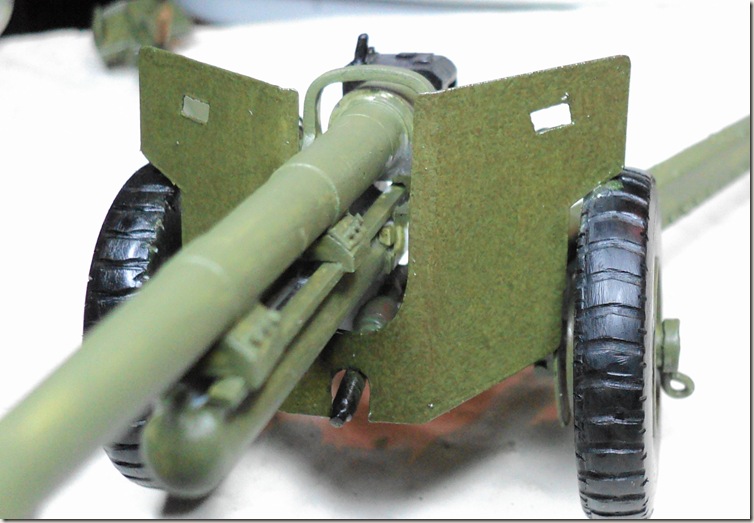

DSC01632

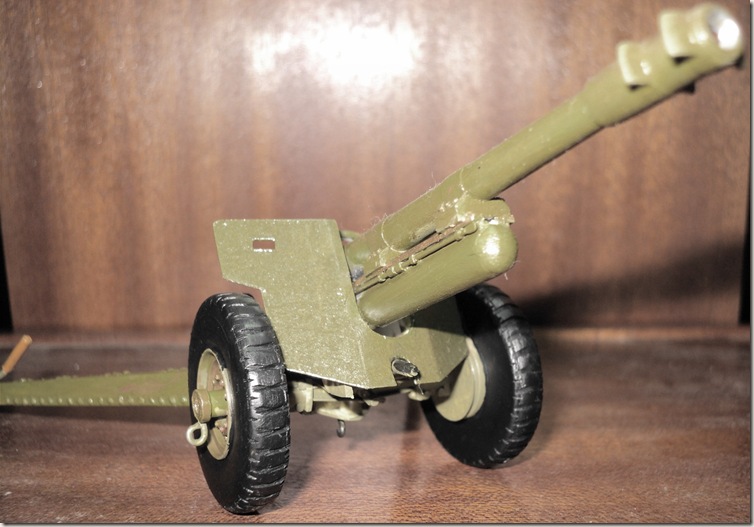

Ya pintada y con filtros dados a falta de darle unos toques a los neumáticos, al freno de boca y poco más.

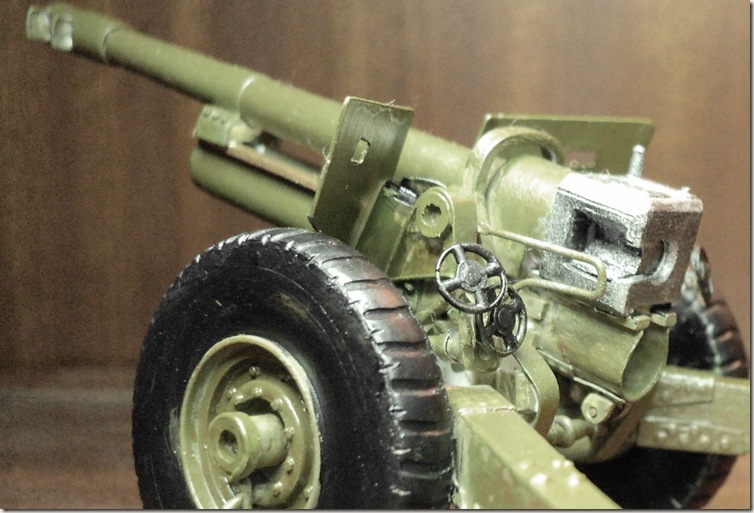

DSC01730

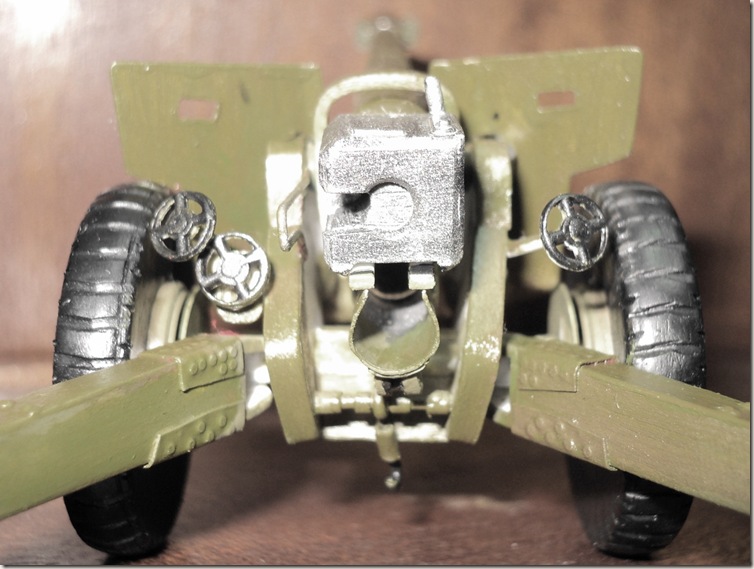

DSC01723 DSC01727

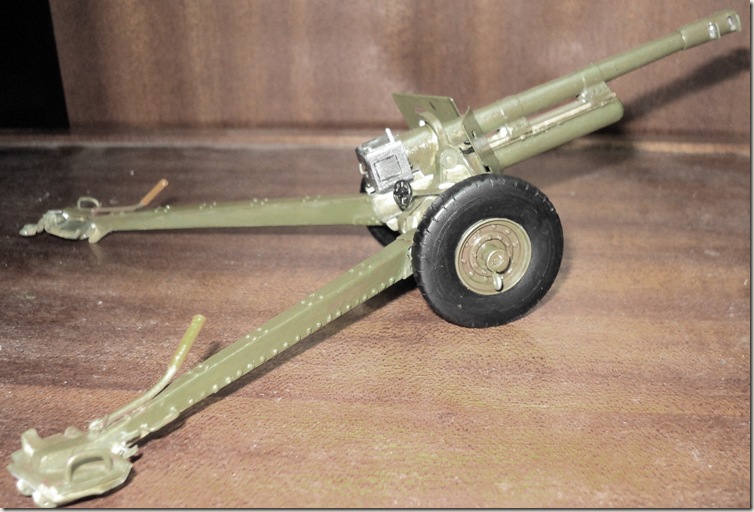

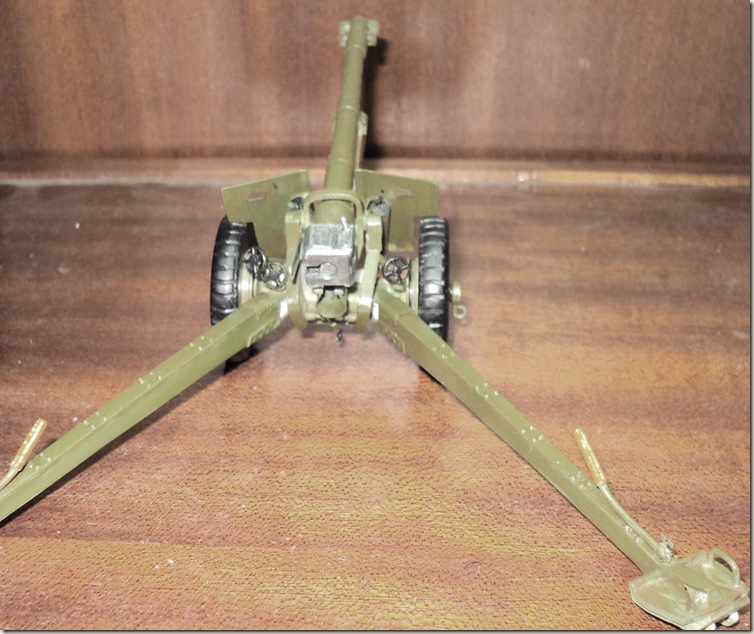

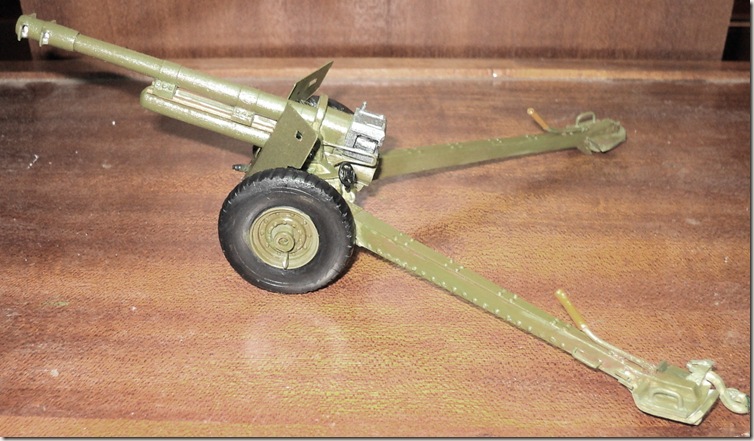

DSC01706 DSC01707 DSC01708         DSC01722

Y en cuanto pueda le pondré una figura.
