Hola a todos.
Siguiente proyecto: una chuchería. El cañón antiaéreo 20/65 Breda llegó a España durante la guerra civil y al finalizar ésta quedó en algunas unidades hasta su baja para el servicio.
EL MATERIAL
El cañón antiaéreo Breda 20/65 M-1935 fue un diseño original italiano, desarrollado íntegramente por los ingenieros de la Società Italiana Ernesto Breda. Su diseño se basó en la propia ametralladora Breda de 13,2 mm, cuyos componentes se agrandaron para que pudiera disparar el nuevo proyectil de 20 x 138 B, conocido internacionalmente como «Solothurn Long».
Su producción comenzó en 1935 y se prolongó hasta 1945, fabricándose varios miles de piezas. Se trató de un arma sumamente polivalente ya que, aunque se concibió originalmente como pieza antiaérea, también se empleó con éxito como arma de apoyo a la infantería e incluso como pieza contracarro.
Contaba con un sistema de alimentación único: utilizaba peines o bandejas metálicas rígidas en las iban insertados hasta 12 proyectiles. El mecanismo introducía el cartucho en la recámara y, tras el disparado, extraía la vaina con la particularidad de que, en lugar de expulsarla al exterior, la volvía a colocar en su posicion original dentro de la bandeja. Este ingenioso sistema resultaba muy útil: por un lado, impedía acumular restos en el suelo de espacios cerrados —como búnkeres o vehículos blindados—, evitando tropiezos y quemaduras a los sirvientes; por otro, facilitaba la recogida de las vainas de vuelta a las fábricas y polvorines para su posterior recarga, sobretodo teniendo en cuenta la escasez de latón en tiempos de guerra.
Su afuste trimástil permitía el tiro en los 360º y un sector de elevación desde -10º hasta +80º. Para su traslado, el montaje se transformaba en un carrillo de transporte que podía ser remolcado tanto por un vehículo como "a sangre" (tirado por un animal). Además, al poder desmontarse rápidamente en 5 cargas, podía ser transportado a brazo por los propios sirvientes en terrenos de difícil acceso.
Tenía un alcance máximo de 5500 metros, eficaz de 2500 m y un techo de 1500 m. Peso: 330 kg. Cadencia: 240 dpm.
A España llegaron como parte de la ayuda material de Italia al bando nacional, encuadrados inicialmente en el CTV. Los envíos se iniciaron en agosto de 1936 sucediéndose a lo largo de 1937 y 1938 contabilizándose entre 90 y 140 piezas integradas en las unidades italianas y otras 130 en configuración fija adquiridas por el bando nacional.
Durante la Guerra Civil Española se desplegaron protegiendo puntos sensibles y estratégicos en los frentes de Segovia, Ávila, Calatayud, Vinaróz o Mallorca. Por otro lado y debido a su potencia de fuego se improvisaron montajes en cajas de camiones y en algún Panzer I para luchar contra los T-26 republicanos.
Un vez finalizada la guerra, las piezas supervivientes fueron recuperadas por el ejército, encuadrándose en los Regimientos de Costa y en el Protectorado español de Marruecos (Ceuta, Larache, Tetuán y Melilla), como protección de aeródromos y baterias de costa ante el temor de una invasión aliada durante la SGM.continuó en servicio durante algún tiempo.
Se mantuvo en servicio en el Ejército de Tierra hasta la década de 1970 siendo la mayoría de las piezas desguazadas y fundidas quedando alguna como fondo museístico.
LA MAQUETA
Una referencia de Italeri que incluye, además del cañón, 2 sirvientes italianos y un mulo. La caja propone una viñeta en la que aparece el cañón arrastrado por el mulo mediante el arco de varas, con un sirviente tirando del mulo y otro empujando la pieza.

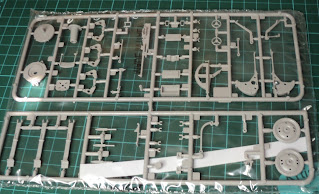

Muy pocas piezas que hacen del modelo una chuchería para pasar un
ratito a gusto (aunque el varillaje del sistema de puntería es un
poco engorroso).
Trae dos versiones a elegir y tres opciones de montaje: "En batería",
"En posición de marcha" o "En candelero" con un pedestal para posición
fija.
La voy a hacer "de caja". Por lo que sé de este cañón, veo que está
bien detallado. Presenta alguna rebaba y alguna marca de expulsión
pero nada complicado.
Siguiendo las instrucciones empiezo por el arma propiamente dicha y
el arco de movimiento en elevación:
Sigo con el Cureñín:
Al que le añado el asiento del tirador y el varillaje del sistema de
puntería:
Ahora el afuste. Formado por tres "mástiles" que hacen un trípode donde
se sustenta el cureñín y que le permiten el giro de 6400ºº. Este afuste,
una vez plegado, hace de carrillo de remolque al colocarle unas
ruedas.
Aunque en principio iba a ser "de caja" no he podido colocar las asas
que propone Italeri ya que presentan una rebaba del molde demasiado
grande como para quitarla. Así que he decidido hacer las asas con hilo
de cobre. Antes de pintar le pondré un poco de
masilla.
Y esto es todo. Hora y media de diversión que me ha servido para
desconectar un poco del M-109, y listo para pintar.
Más adelante le colocaré una figura (me gustaría un soldado español o
italiano durante la Guerra Civil o en la posguerra) más que nada
para que se aprecie la escala.
Y ahora la pintura:
Después de haber pintado el arma con Hull black de Humbrol y haber
dejado secar le he dado un filtro con oleo azul celeste de Titán para
enfriar el acero pavonado. Al arco de elevación le añado oleo tierra
siena tostada y tierra sombra natural para dar el aspecto de
engrasado:
Sin que se hubiera secado del todo le aplico grafito en polvo con un
pincel dando un aspecto de pavonado con cierta textura sin que sea el
acabado satinado de la pintura:
Las empuñaduras las he pintado mezclando hull black de humbrol y tierra
sombra tostada de titán:

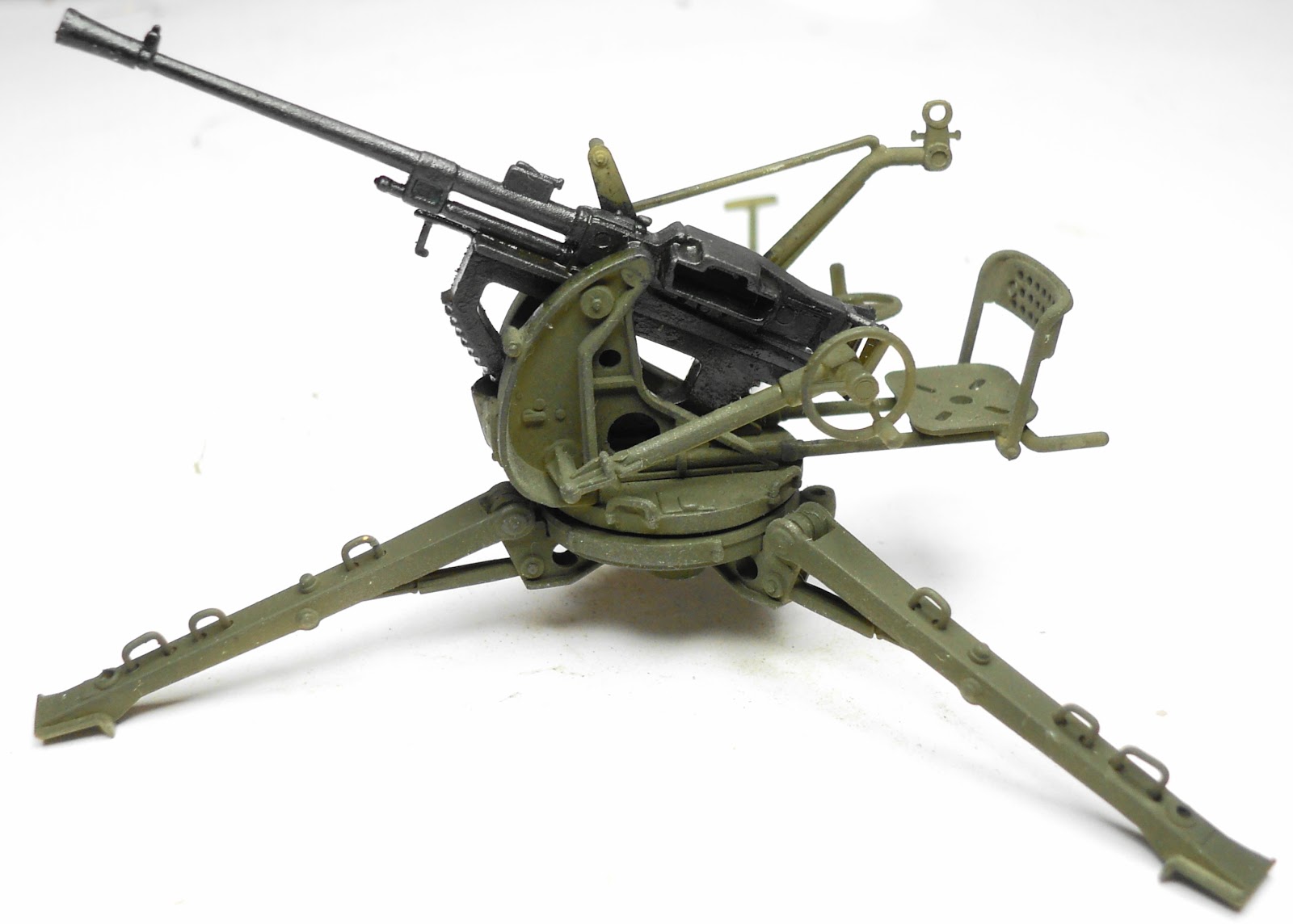

Y de momento así va quedando:
Le he colocado el brazo de puntería y el visor y he intentado hacerle
algunos desconchones:
Y hecho esto me pongo a corregir los errores que
me habéis hecho notar como el pico de la bocacha, alguna
marca de molde y los desajustes de las asas. Le he dado con masilla a
las asas y las marcas de molde que he visto y con lija he quitado el
pico de la bocacha:
He pintado las zonas después de limar y cuando seque le
repetiré el tratamiento que tiene el resto:
Y efectivamente queda mucho mejor.
Doy por terminada esta chuchería (a falta de una base y una figura por
aquello de apreciar la escala).
Recomendable modelo de Italeri por lo fácil y rápido de
montar. Además del entretenimiento y disfrute me ha servido para
desconectar del largo proyecto de superdetallar el Obús ATP M-109a1
155/32.
Después de tapar la reparación con masilla de las marcas de molde y
el ajuste de las asas de los mástiles le he dado unos filtros con
óleos blanco y verde vejiga de titán y verde cinabrio de
Mir:
Una vez seco le he dado una capa de barniz mate con aerógrafo:
Le repaso los desconchones con gris alemán y marrón chocolate de
Vallejo y un lavado puntual con óleos tierra siena tostada y tierra
sombra natural de Titán. Acabo dando grafito en las partes que lo

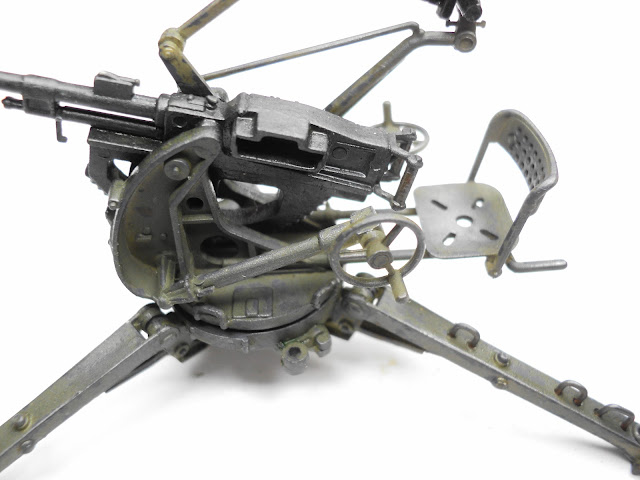

necesitan. Y aquí está esta ametralladora antiaérea italiana utilizada
durante la guerra civil española por el CTV y algunas unidades
españolas:
El kit de Italeri viene complementado con un mulo/a y dos artilleros
Italianos. La idea que tenía es hacer una figura de la época
de la GCE y me gustaría utilizar uno de los soldados italianos del
kit. La duda es si el uniforme y equipo que presenta podría servir
para representar un artillero del CTV y
para solucionarlo seguro que alguno de vosotros podría
echarme una mano.
Bueno, después de la ayuda recibida de Juan V. Moro con una fotografía
de los sirvientes de un Breda durante la GCE y una láminas en color del
uniforme italiano de la época y de las láminas mostradas por Augusto
Motolo en Panzernet termino de decidirme por la figura prevista y ésta
es la idea:
Repito que no pretendo hacer una viñeta. Simplemente colocar una
figura, mas o menos adaptada al material para que se pueda apreciar el
tamaño a escala de la pieza. En este caso la postura de la figura podría
indicar que se ha colocado el cañón "en batería" y lo siguiente sería
despejar el sector de seguridad, quitando todo lo que no sea necesario,
como por ejemplo las ruedas que se han desmontado del afuste.
Siguiendo con este proyecto y en la fase de pintura de la figura os
muestro los avances. Agradecer a Juan V. Moro y a Augusto Motolo la
información sobre el color del uniforme. Las pinturas son acrílicos de
Vallejo.

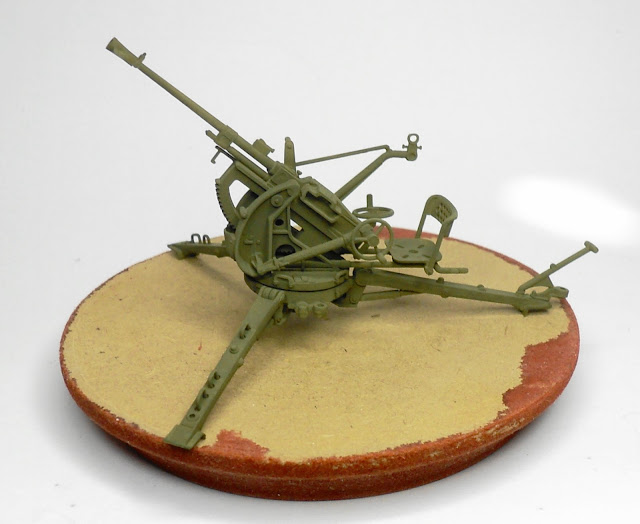

Y con la siguiente serie doy por terminada esta pieza antiaérea de
origen italiano, que estuvo en servicio en el Ejército de Tierra:
BASE
Como no estoy muy puesto en este tipo de menesteres he cogido un
queso camembert y lo he pegado a la peana. Después le daré tapaporos
para que quede duro, lo pintaré y barnizaré. Espero que así no se
estropee y no huela mucho. A ver que os parece:
Venga que era una broma, no os asustéis, ahora en serio.
He recortado un trozo de corcho blanco lo he recubierto con tortas de
DAS. Lo he texturizado con una carda y luego le añadiré, tierra,
piedrecitas, arena, etc. Ésta es la idea:
A ver qué tal sale al final.
Le he añadido unas piedrecitas de la playa del Chorrillo que he cogido
esta mañana. Y cerdas de una brocha vieja:
Con acrílico he pintado el lateral del "queso". Con oleos
varios le he ido dando color al terreno:
Verdes, tierras, sombras, sienas y gris:
Y esto es lo que ha quedado:
Mas de cerca:
Y ahora sí. Es cierto que tenías razón. Con un terrenito aparenta mucho
más.
Hasta el próximo proyecto y un saludo desde el norte de África.
