CAÑÓN RHEINMETALL 37/57 FLAK 18





Hola a todos de nuevo y nuevo proyecto de material artillero del ET.


Esta vez se trata de un cañón antiaéreo que llegó a España en la guerra civil como dotación de la "Legión Cóndor" en las baterías ligeras del batallón antiaéreo F/88.

EL MATERIAL

El desarrollo inicial de este cañón tuvo que ser camuflado y llevado a cabo en secreto en Suiza a través de la casa Solothurn, una filial de la firma alemana Rheinmetall, debido a las restricciones impuestas a Alemania por el Tratado de Versalles tras la Primera Guerra Mundial. Diseñado por Rheinmetall, el arma entró oficialmente en producción en el año 1935 bajo la denominación de 3,7 cm Flugabwehrkanone 18 (Flak 18). Todos los Flak 18 construidos entraron en servicio en la Luftwaffe.


Sin embargo, se fabricaron muy pocas unidades, ya que en 1936 se detuvo por completo su producción para sustituirlo de forma acelerada por la versión optimizada Flak 36. El motivo principal de esta cancelación fue su deficiente sistema de transporte, su excesivo peso y la gran complicación que requería su entrada en posición. Para un cañón de un calibre medio como este, presentaba un diseño sobredimensionado y un peso sumamente elevado para ser remolcado, superando los 3500 kilogramos en posición de marcha.


Por esta razón, la versión Flak 18 fue sustituida por el modelo Flak 36, el cual introdujo un montaje remolcado de un solo eje y un montaje mucho más ligero. En este nuevo diseño, el tirador se encontraba centrado en la parte de la contera, una disposición que facilitaba notablemente tanto el movimiento general de la pieza como las tareas de puntería y la alimentación continua de la munición.


El Flak 18 de 37 mm destacó por ser un diseño de transición que sentó las bases de la artillería automática alemana, aunque adolecía de una notable complejidad estructural. Su tubo tenía un calibre de 37 mm y una longitud de 57 calibres (2110 mm), fabricado para resistir altas presiones, y remataba en un bloque de cierre de cuña horizontal de apertura automática tras el disparo. Su ciclo de automatización operaba mediante una acción que aprovechaba una toma de gases en el tubo junto al propio retroceso del cañón para acelerar el desbloqueo del cierre, facilitando la extracción y expulsión de la vaina vacía.


La alimentación del cañón era continua y se realizaba a través de una tolva fija situada en el lateral izquierdo del cajón de mecanismos. Por este sector, los sirvientes introducían de forma manual e ininterrumpida peines de 6 proyectiles montados sobre clips metálicos. Para apuntar, equipaba un visor de puntería óptica reflex (Flakvisier 33), que requería que los sirvientes introdujeran manualmente los datos estimados de velocidad, rumbo y altura del objetivo mediante volantes de control.


Su rasgo más distintivo y problemático fue que estaba instalado sobre una base cruciforme con mástiles plegables, un diseño heredado directamente de su «hermano mayor», el célebre cañón de 88 mm Flak 18. Aunque el cañón se transportaba en carretera sobre dos carrillos de dos ruedas, al entrar en posición los carrillos se retiraban por completo para que la pieza descansara sobre la plataforma en forma de cruz con mástiles y gatos de nivelación. Este sistema le otorgaba una estabilidad soberbia y un giro completo de 360 grados, pero pagando el precio de una alarmante falta de movilidad táctica.


A pesar de sus problemas de movilidad en carretera, el comportamiento balístico del conjunto de la pieza y el cartucho desarrollado por Rheinmetall era excelente para la época. Operaba con la munición 37 × 263 mm B, un cartucho de gran capacidad cuyos proyectiles estándar pesaban alrededor de 0,62 a 0,64 kg según la variante. El cañón lograba propulsar estos proyectiles a una velocidad en boca de entre 820 y 845 metros por segundo (m/s), lo que garantizaba una trayectoria muy tensa y un tiempo de vuelo mínimo hasta el objetivo.


En cuanto al alcance, el cañón presentaba un límite de 6500 metros de alcance máximo horizontal. Su alcance eficaz antiaéreo o techo operativo estaba entre los 1500 y 3200 metros; aunque su techo máximo vertical absoluto rondaba los 4200 metros, la dispersión y la pérdida de velocidad por encima de los 3200 metros hacían que el fuego perdiera efectividad. Su cadencia teórica era de 160 disparos por minuto (dpm), pero la necesidad de recargar los peines a mano en la tolva izquierda y el rápido sobrecalentamiento del tubo limitaban la cadencia práctica entre los 80 y 100 dpm. Finalmente, ofrecía un sector de elevación vertical amplio que iba desde los −7° hasta los +85°, permitiendo hacer fuego rasante contra objetivos terrestres o batir aeronaves casi en la vertical.


El Flak 18 disparaba principalmente tres tipos de munición, dotados todos ellos de bandas de forzamiento de cobre para coger las estrías del ánima del cañón:

  • Alto Explosivo Incendiario con Trazador (Sprenggranate L'spur): Diseñado para el combate antiaéreo general. Estaba equipado con una espoleta de impacto ultrasensible en la punta y un elemento de autodestrucción por tiempo. Si el proyectil no impactaba contra el avión enemigo, estallaba automáticamente en el aire a los pocos segundos para evitar que cayera sobre posiciones propias o población civil.
  • Perforante con Trazador (Panzergranate L'spur): Proyectil macizo de acero con carga explosiva interna mínima o nula. Se utilizaba en fuego contra vehículos blindados ligeros o nidos de ametralladoras, siendo capaz de perforar hasta 35 mm de acero blindado a corta distancia.
  • Munición de Prácticas (Übungsgranate): Empleada exclusivamente para el adiestramiento de las tripulaciones y el reglaje de las piezas, con proyectiles inertes o de humo.

EN ESPAÑA

A España llegó originalmente como dotación orgánica para la defensa antiaérea ligera del Flak-Abteilung f/88 de la Legión Cóndor durante la Guerra Civil Española (1936-1939). El motivo del envío por parte del mando alemán fue utilizar el escenario de la contienda como un banco de pruebas en condiciones reales, evaluando el comportamiento de sus piezas y doctrinas frente a las escuadrillas de la aviación republicana. Estas piezas protegieron aeródromos, nudos logísticos y dieron cobertura inmediata a las propias baterías pesadas de 88 mm contra ataques a baja y media cota.


Cuando terminó la contienda, el material superviviente fue absorbido por el Ejército de Tierra español, quedando en servicio en el Regimiento de Artillería Antiaérea n.º 75 (RAAA 75) con base en Valladolid. No me consta más información sobre el uso posterior de este cañón en la posguerra, lo que da pie a suponer que quedó obsoleto ademas de presentar una total falta de repuestos. Todo esto, unido a que eran muy pocas piezas como para mantenerlas en servicio mucho tiempo. Sin embargo, sí se puede encontrar información fotográfica sobre su empleo en de la Guerra Civil (cabe destacar y agradecer la valiosa información aportada por Guillem).


LA MAQUETA


No he encontrado ninguna maqueta comercializada a escala 1/35, sobre este cañón aunque si de los modelos posteriores (Flak 36, 37, 43)

Tamiya presenta un Flak 36/37 que, si bien refleja perfectamente el propio cañón, no tiene nada que ver el montaje. Así que, en base a este modelo de Tamiya, voy a recrear el Flak 18 utilizando el cañón y alguna parte como los volantes de puntería, el asiento y poco más.

Dicho esto y estudiando las fotos que me pasó Guillem, empiezo por el montaje que es parecido al del Cañón de 88 mm Flak 18/36/37.

Con ever construyo las vigas del cuerpo principal:

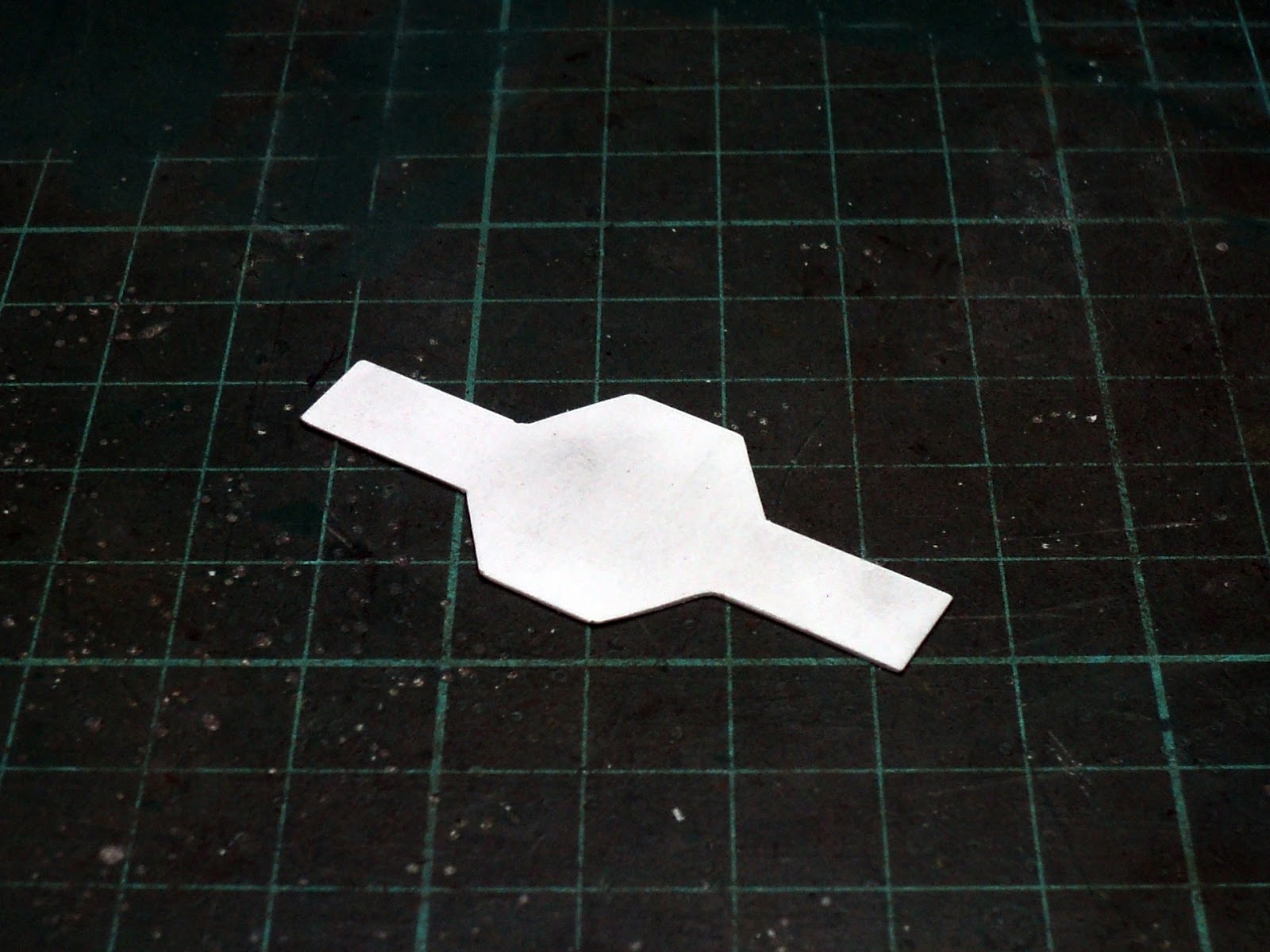

Y la base octogonal del montaje:

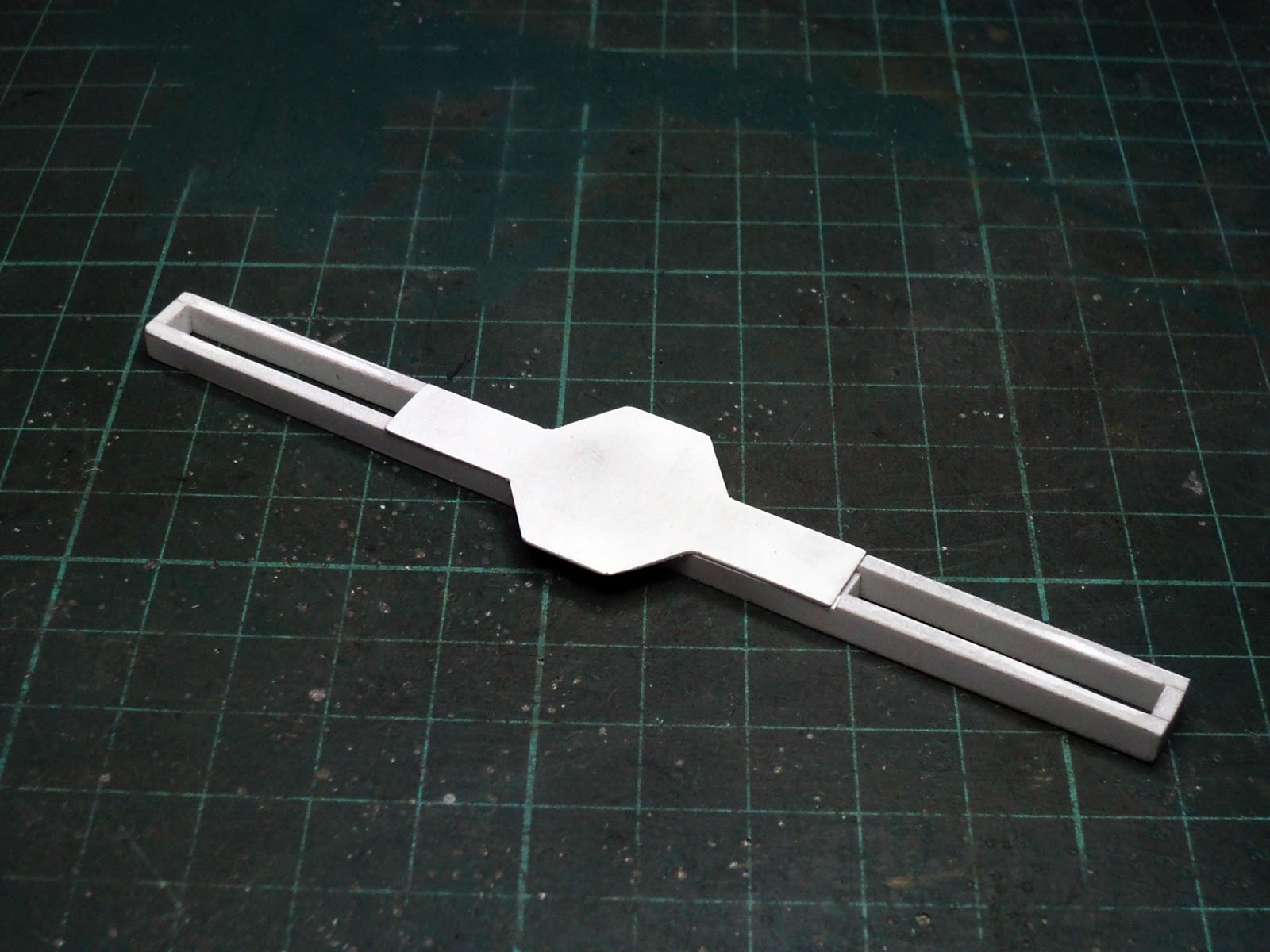

Conformando la pieza principal del soporte:


He seguido con los mástiles (o flechas) laterales:






Conformando la base cruciforme:




Con varilla de plástico y ever, he recreado los gatos de nivelación y las palancas de los pasadores de bloqueo de las flechas.


Las bases de las flechas fijas son circulares y las de las flechas móviles son cuadradas. Tanto unas como otras las he recreado con lámina de ever de 0,5 mm. También he recreado los travesaños de unión a los carrillos


En los extremos del larguero he añadido los ganchos de elevación a los carrillos.


Y con la recreación de los manerales de los gatos y los ejes de los pestillos de los travesaños queda conformada la base:


Lo siguiente ha sido la base circular del afuste con su corona de giro.


Uma vez que he terminado la base he pasado al cureñín. Primero las gualderas que he conformado sobre everlimando y lijando hasta obtener la forma correcta. Con una rodajita de ever he recreado el volumen del alojamiento de muñón.


Con un trozo de lámina de ever de 0,13 mm he canteado el conjunto:



Una vez que he repasado con masilla y lija las gualderas las colocaré sobre la base del cureñín.


La base del cureñín la he recreado recortando un circulo de 0,5 mm de grosor al que le he añadido unos topes para ajustar las gualderas.


De esta manera ha quedado completado el afuste con la base cruciforme y el cureñín.


Lo siguiente va a ser la caja de engranajes de elevación que va solidaria con las gualderas formando parte de la telera de testera. La he recreado con ever de 0,25 mm consiguiendo los diferentes volúmenes con la técnica del “sandwich”. Para detallar he añadido un par de tuercas de Meng y algunos remaches de ever.



Siguiendo con la parte delantera del cureñín he recreado la caja de engranajes de dirección que también va unida a la telera de testera.


La he hecho con ever y colocado en su lugar.



Para recrear el cilindro de movimiento en elevación he utilizado el del Flak 36 de Tamiya, recortándolo y detallándolo con ever:

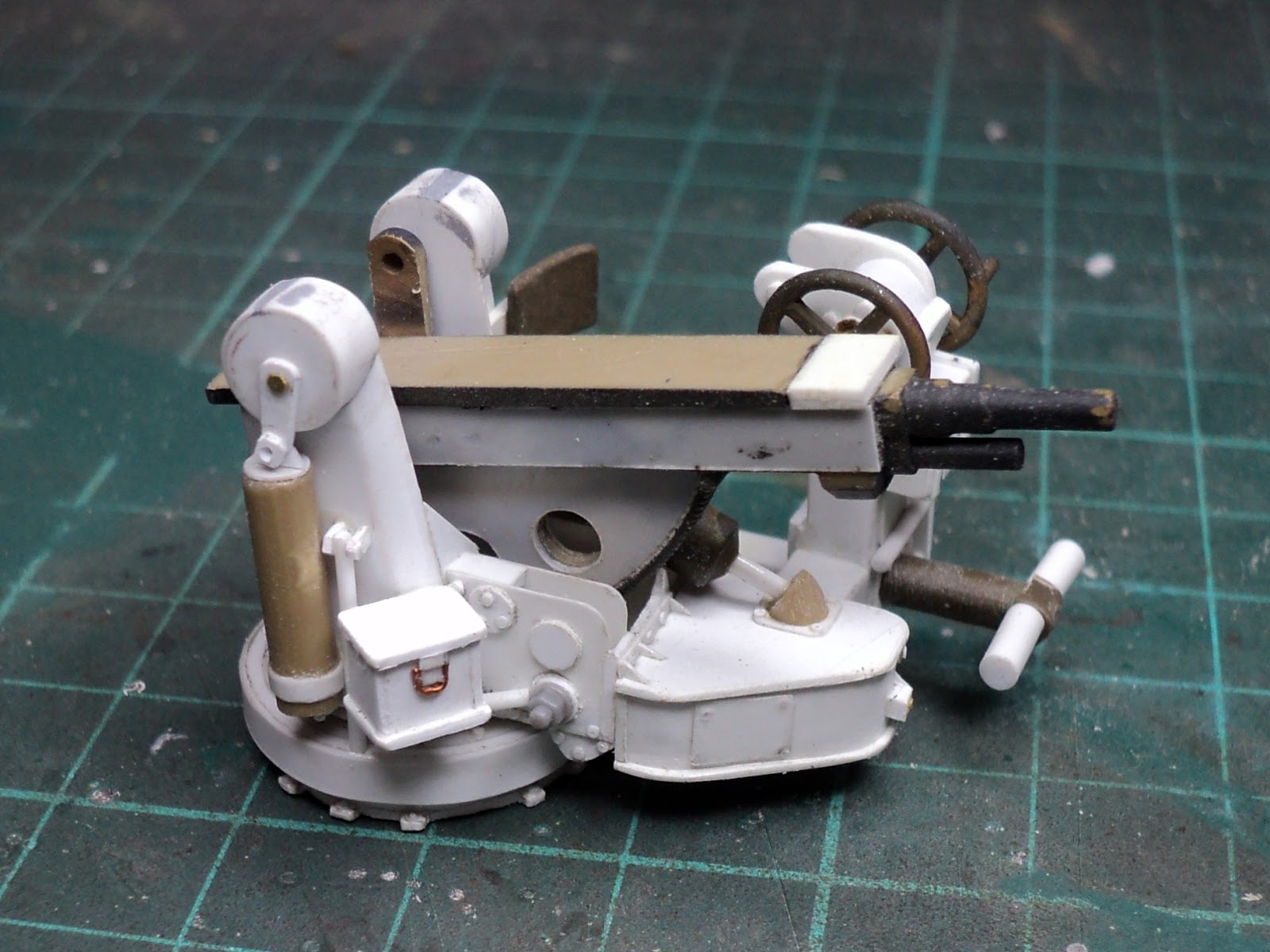

En la gualdera derecha va adosada una caja en la que se guardan algunas herramientas y accesorios. La he recreado añadiéndole un pestillo de cierre hecho con hilo de cobre.


También en la gualdera derecha va instalado el cilindro equilibrador que he recreado con un trozo de varilla recortada de una grapa.


Una vez terminada la construcción de la gualdera derecha he pasado a la gualdera izquierda que que detallado añadiendo los diferentes mecanismos que presenta recreándolos con ever.


Lo siguiente ha sido la construcción de la columna de movimiento de puntería. De la misma manera que los conjuntos anteriores he utilizado lámina de ever de diferentes grosores para recrear los diferentes volúmenes del conjunto aprovechando los volantes del Flak 36 de Tamiya:


Al subir la foto me he dado cuenta que se había "desconectado" el cable de la fuente de alimentación. Lo corregiré más adelante. Este cable está hecho con plástico estirado.


La parte principal de este modelo es la boca de fuego que aprovecharé del Flak 36 de Tamiya. El conjunto está compuesto, además de por el cañón, por la cuna con el órgano elástico, los gualderines con los muñones y el arco dentado de movimiento en elevación.


Como en esta primera versión el conjunto es un poco diferente, ya que en la versión 36 se modificó para aumentar la eficiencia, he despiezado el que tenía del Flak 36 para reconstruirlo como Flak 18. Por un lado ha quedado el cañón con el cajón de mecanismo y cierre y por otro la cuna, a la que he modificado los gualderines porta muñones y retirado el arco de movimiento en elevación. También he retirado los soportes guía delanteros y las palancas de automatismo de apertura del cierre.


Sobre la cuna del Flak 36 he añadido piezas para conseguir la forma correcta. Lo mismo he hecho para detallar el arco dentado al que he practicado los orificios propios de esta versión. Una vez practicados estos orificios lo he pegado por la parte inferior a la cuna. Todo el conjunto lo he colocado entre las gualderas del afuste para comprobar el ajuste.


Por el la izquierdo he colocado la columna de mando en su lugar y le he añadido el asiento y el respaldo que he aprovechado del modelo de Tamiya.


Comprobado el ajuste entre la cuna y las he terminado de conformar la caja protectora de la cuna.


He aplicado masilla para terminar de ajustar las distintas piezas que conforman la caja.



Una vez que ha fraguado bien la masilla he lijado y pulido con lija de agua fina.




Una vez terminada la cuna he añadido el cañón para acabar de detallar.





Pues a falta de la trinca de marcha y el visor, ya está listo el modelo. He recreado el brazo del visor con ever; la bandeja de alimentación es de Tamiya y el recubrimiento del refrigerador del cañón con ever de 0.13 mm y mucha paciencia:





Con varilla ever de 0.5 mm he recreado los topes de la trinca de marcha.


Apoyada sobre el larguero he recreado la trinca de marcha.


Y por último recreo el Flakvisier 33 que era el visor con el que el apuntador intentaba acertar al blanco.

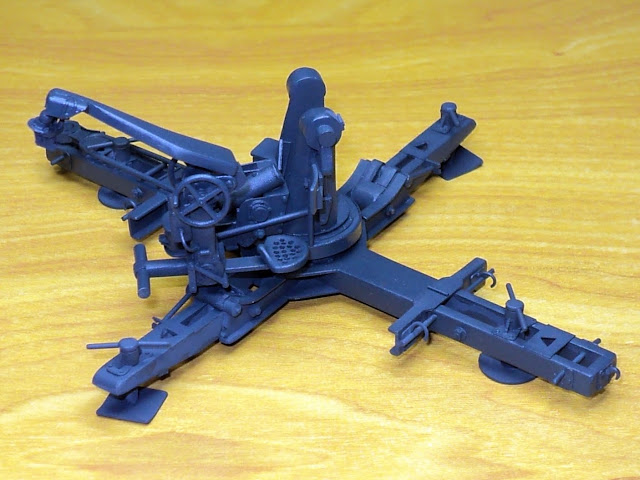

Y paso al maquillaje. Como base he utilizado el "azul campaña" XF-50 de Tamiya para el montaje y "gris alemán" de Vallejo para el Cañón. Y cuando ha secado he dado una capa de BV.






Y después de los tratamientos habituales aquí os dejo el modelo acabado.
















Espero os haya gustado.
Un saludo y hasta el próximo proyecto.
