Bueno, dentro de la cámara de combate superior (Torre) voy a dedicarme al lateral izquierdo. Aquí encontramos el Acumulador secundario del equilibrador, la bomba del anillo neumático, la válvula de drenaje del circuito del equilibrador, la bomba manual del equilibrador, el acumulador principal y la caja de interruptores del sistema hidráulico.

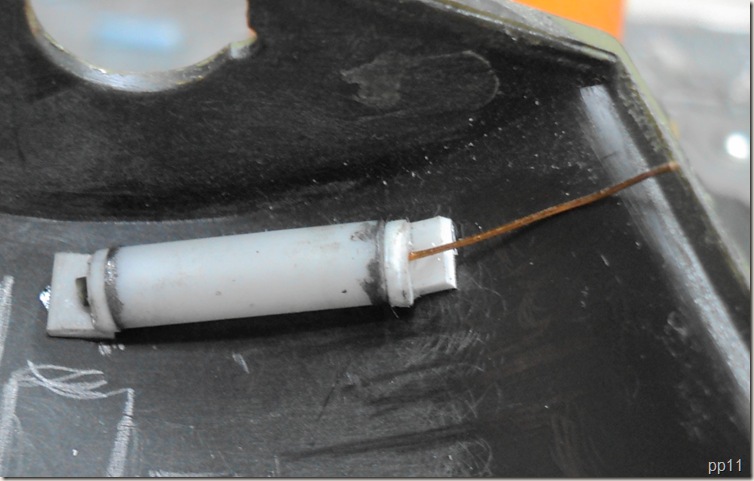

Para facilitarme la colocación de cada uno de los elementos, empiezo por al acumulador secundario del equilibrador. Está hecho con un tubo de plástico al que le tapo los extremos con lámina de estaño. Los soportes son de ever y el latiguillo de hilo de cobre:
Para facilitarme la colocación de cada uno de los elementos, empiezo por al acumulador secundario del equilibrador. Está hecho con un tubo de plástico al que le tapo los extremos con lámina de estaño. Los soportes son de ever y el latiguillo de hilo de cobre:
A continuación hago la válvula de drenaje con ever y dos rodajitas de plástico estirado. La coloco en su lugar y le ajusto el latiguillo del acumulador secundario:
En varilla de estaño de 2 mm tallo el mango y el cuerpo del bombín del anillo neumático al que le añado dos pletinas de lámina de estaño que harán de soportes:
Colocado en su lugar le añado el latiguillo de hilo de cobre y el manómetro de lámina de estaño:
Con hilo de estaño conformo el cuerpo de la palanca de la bomba manual del equilibrador. Para el mango utilizo un trozo de funda de plástico igual que para el cilindro. El latiguillo, como los anteriores, de hilo de cobre:
El cilindro principal está hecho con un tubito de plástico rematado con lámina de estaño. Las abrazaderas de sujeción también son de lámina de estaño:
Y por último la caja de interruptores hecha con ever, plástico estirado e hilo de cobre:
Hoy no he tenido tiempo para más. La verdad es que son piezas fáciles de construir pero muy pequeñas. Al final he tardado más de lo que esperaba. En cualquier caso espero que os haya gustado.
Un saludo desde el norte de África.
