13 mar 2014

SISTEMA NASAMS (MISIL AIM-120 C5)

Hola a todos de nuevo:

Otro proyecto antiaéreo, esta vez es de lo más moderno que tiene el Ejército Español. Se trata del Sistema NASAMS (Sistema de Misil Antiaéreo Avanzado).
EL MATERIAL


El NASAMS (National Advanced Surface-to-Air Missile System) es un sistema de defensa antiaérea de corto y medio alcance desarrollado originalmente por la empresa noruega Kongsberg Defence & Aerospace y la estadounidense Raytheon Systems a finales de la década de 1980, estando operativo desde 1998. A principios de la década de 2000 sufrió una mejora que dio lugar al NASAMS II (operativo desde 2006) y en 2019 se introdujo la tercera actualización (NASAMS III), que amplía su alcance y la versatilidad de sus misiles.

Su concepción comenzó en 1989 con el objetivo de dotar a la Real Fuerza Aérea de Noruega de un sustituto avanzado para sus complejos de misiles Nike Hercules. Tras concluir su fase de diseño en 1993, el sistema inició su producción inicial entre 1994 y 1995, logrando su Capacidad Operativa Inicial (IOC, por sus siglas en inglés) en 1998 bajo la denominación NASAMS 1. Este hito marcó la primera vez que un misil diseñado originalmente para el combate aire-aire (el AIM-120 AMRAAM) se adaptaba con éxito para el lanzamiento terrestre.

La plataforma ha evolucionado a través de actualizaciones críticas en su línea de producción:

NASAMS 2 (2005-2007): Mejoró la arquitectura de red mediante la adopción del estándar táctico Link 16 y la integración del radar tridimensional de alta precisión AN/MPQ-64 Sentinel.

NASAMS 3 (2019): Versión rediseñada que optimiza la defensa contra aeronaves, helicópteros, drones y misiles de crucero mediante electrónica avanzada y compatibilidad con municiones multifamilia.

En el ámbito militar y de la defensa, el término «municiones multifamilia» (o capacidad multi-missile/multi-family) hace referencia a la habilidad de un mismo sistema de armas o lanzador para operar, gestionar y disparar misiles pertenecientes a distintas familias tecnológicas, con diferentes tipos de guiado, alcances y propósitos, sin necesidad de cambiar de vehículo ni realizar modificaciones estructurales complejas.

Históricamente, la mayoría de los sistemas antiaéreos eran «monomunición»: un lanzador solo podía disparar un modelo de misil específico (o variantes muy estrechamente ligadas a él). La capacidad multifamilia rompe con esta limitación por una serie de ventajas:

Defensa en capas en un solo lanzador: Permite crear una arquitectura de defensa escalonada (corto, medio y largo alcance) con el mismo equipo en tierra.

Respuesta a diferentes tipos de buscador: Si el enemigo despliega potentes perturbadores de radar (chaff o contramedidas electrónicas), el sistema puede optar por lanzar un misil de guiado térmico (infrarrojo), inmune a las interferencias electromagnéticas.

Eficiencia económica y de inventario: Permite seleccionar «el misil adecuado para la amenaza adecuada». No es necesario gastar un misil de radar de alto coste para derribar un dron barato o un helicóptero cercano; se puede emplear un misil más económico y adaptado a esa distancia.

Flexibilidad logística: Facilita el abastecimiento, ya que la unidad militar puede aprovechar los inventarios de misiles existentes en los arsenales de aviación (muchos de estos misiles son originalmente aire-aire usados por cazas como el F-18 o el Eurofighter).

El cerebro táctico del sistema es el Centro de Dirección de Fuegos (FDC), un módulo de mando, control, comunicaciones, ordenadores e inteligencia alojado en un contenedor blindado (shelter) con protección NBQ (Nuclear, Biológica y Química). Un solo FDC puede coordinar simultáneamente hasta 8 radares Sentinel y 12 lanzadores remotos (LCHR), ejecutando funciones automatizadas de evaluación de amenazas y asignación de armas que solo requieren la confirmación final de un operador humano. Gracias a su arquitectura abierta, el FDC se conecta en tiempo real con redes de defensa de nivel superior (como los sistemas Patriot) e intercambia datos mediante protocolos estandarizados como Link 11, Link 16 y JREAP que permiten al NASAMS ver más allá del alcance de su propio radar y disparar contra amenazas detectadas por otros sistemas.

El núcleo ofensivo estándar del NASAMS lo constituye el misil guiado por radar activo AIM-120C-5 AMRAAM. Diseñado y desarrollado en la segunda mitad de la década de 1990, introdujo alerones traseros recortados para optimizar el espacio en las bodegas internas de cazas de quinta generación, aprovechando ese rediseño para integrar un motor ATK de combustible sólido con mayor empuje.

Disparado desde superficie, carece de la velocidad e inercia iniciales de una plataforma aérea. Para compensarlo, su motor ofrece una aceleración vertical masiva alcanzando Mach 4 (~4.900 km/h). El FDC calcula trayectorias parabólicas (lofting) para elevar el misil a capas de aire más enrarecido, reduciendo la resistencia aerodinámica antes de picar sobre el blanco. Soporta maniobras de hasta 28 a 30 G. Posee una Zona de No Escape (NEZ, por sus siglas en inglés) de entre 12 y 15 kilómetros de radio. Su alcance eficaz máximo horizontal oscila entre los 25 y 35 kilómetros contra blancos predecibles, con un techo balístico de interceptación desde los 20 metros sobre el suelo hasta los 21.000 metros de altitud. Tiene una longitud de 3,66 metros, un diámetro de 178 mm y un peso de lanzamiento de 152 kg.

En la fase inicial e intermedia vuela guiado de forma inercial recibiendo correcciones de rumbo vía enlace de datos (datalink) desde el radar terrestre. En la fase terminal (a 2-5 km del objetivo), enciende su propio radar activo en banda X, convirtiéndose en un arma autónoma de tipo «dispara y olvida» (Fire-and-Forget).

Equipado con una espoleta de proximidad por láser activo DSQ-29 y una cabeza de combate de alto explosivo y fragmentación de 18–20 kg, optimizada para destruir estructuralmente la amenaza.

En el caso del NASAMS 3, contar con compatibilidad multifamilia significa que sus tubos de lanzamiento pueden albergar y disparar simultáneamente en una misma batería:Familia AIM-120 AMRAAM (Alcance medio): Guiado mediante un radar activo con la función de interceptar a media distancia contra cazas o misiles.Familia AMRAAM-ER (Alcance extendido): Guiado mediante radar activo con un motor de mayor tamaño (proveniente del misil naval ESSM) con la función de neutralizar amenazas a más de 50 km y mayor altitud.Familia AIM-9X Sidewinder Block II (Corto alcance): Guiado por sensor infrarrojo (térmico) con la función de interceptar a corta distancia objetivos muy maniobrables, drones o misiles que vuelan muy bajo.

Frente a ataques de saturación, el NASAMS requiere un reabastecimiento rígidamente estandarizado para mantener la cadencia de fuego. Los misiles no se manipulan al descubierto, sino que se manejan encapsulados dentro de sus propios contenedores (canisters) sellados:Aprovisionamiento: Los contenedores cargados se transportan hasta el emplazamiento del LCHR mediante camiones logísticos pesados dotados de bastidores de sujeción.

Posicionamiento: El lanzador remoto baja mecánicamente sus guías a la posición horizontal de descanso y se desconecta temporalmente de la red de fuego por seguridad. El camión logístico se coloca en paralelo.

Izado por grúa: Un vehículo de recarga especializado utiliza una grúa articulada de accionamiento hidráulico. Los operarios aseguran las eslingas al contenedor del misil y, guiándolo manualmente con vientos de sujeción para evitar balanceos, suspenden la estructura en el aire.

Acoplamiento mecánico: La grúa alinea el contenedor con uno de los seis huecos del bastidor del lanzador hasta que los fiadores mecánicos de alta resistencia encajan por completo, fijando el tubo en su posición de disparo.

Conexión umbilical: Se retiran las tapas de protección y se conecta el cable umbilical de datos en la parte trasera del tubo. Este puerto es crítico: permite a la computadora del lanzador transmitir la información táctica, la telemetría del blanco y las coordenadas de prelanzamiento directamente a la memoria inercial del misil antes del disparo. Reemplazar los 6 tubos requiere entre 45 y 60 minutos.

REFERENCIAS

EN ESPAÑA

Si el NASAMS está en España, es precisamente por el histórico acuerdo industrial derivado del contrato naval con Noruega. A finales de los años 90 y principios de los 2000, el astillero público español Izar (que en 2005 se reestructuró y dio paso a Navantia) ganó un contrato estratégico para construir cinco fragatas de la clase Fridtjof Nansen para la Marina Real de Noruega.

Como parte de los acuerdos de compensación industrial (offsets), España formalizó entre 2002 y 2003 la compra de material de defensa a la noruega Kongsberg: por un lado se adquirieron 4 baterías NASAMS II para el Ejército de Tierra (entregadas a partir de 2003-2004); y por otro se adquirieron para la Armada, misiles antibuque aire-superficie Penguin Mk 2 Mod 7, destinados a sus helicópteros SH-60B Seahawk.

Las 4 baterías adquiridas originalmente en 2003 se configuraron bajo una estructura táctica estándar: cada batería contaba con 2 lanzadores séxtuples de misiles AIM-120 AMRAAM, 1 Centro de Dirección de Fuegos (FDC) y 1 radar tridimensional AN/MPQ-64 Sentinel.

Para garantizar una alta movilidad táctica, los lanzadores se integraron sobre plataformas con anclajes tipo ISO-CORNER montadas en camiones tácticos IVECO M-250.37WM (6x6) del Ejército de Tierra.

Tras sus correspondientes pruebas y recepciones, las baterías se distribuyeron estratégicamente:

3 Baterías asignadas al GAAA II/73 del Regimiento de Artillería Antiaérea nº 73 (RAAA 73) en Cartagena: constituye el núcleo operativo principal e histórico, encargándose del adiestramiento y de operar el grueso de las baterías peninsulares.

1 Batería asignada al GAAA I/94 del Regimiento de Artillería Antiaérea nº 94 (RAAA 94) en Las Palmas de Gran Canaria: Opera una batería como un componente vital de la defensa aérea insular bajo el Regimiento de Artillería Antiaérea n.º 94.

EADA (Escuadrón de Apoyo al Despliegue Aéreo) en Zaragoza: En el marco de los planes de actualización al estándar NASAMS 3, el Ministerio de Defensa asignó y adquirió en 2023, otra batería NASAMS destinada específicamente al Ejército del Aire y del Espacio para la protección de bases aéreas, radares del Sistema de Mando y Control y despliegues expedicionarios.Estas unidades han demostrado un papel clave en misiones internacionales de la OTAN. En junio de 2022 se desplegó una batería NASAMS en Lielvārde (Letonia), y posteriormente, en abril de 2023, se constituyó una Unidad de Defensa Antiaérea (UDAA) con lanzadores NASAMS en la Base Aérea de Ämari (Estonia).

El despliegue internacional de los sistemas NASAMS españoles se realiza bajo el amparo exclusivo de la OTAN, sin registrarse misiones de artillería antiaérea pesada de este tipo bajo mandatos directos de la ONU.

España mantiene integradas sus baterías en la operación de la Alianza Atlántica denominada "Persistent Effort" (Esfuerzo Persistente), la cual refuerza el Sistema Integrado de Defensa Aérea y Antimisil de la OTAN (NATINAMDS) en el flanco este europeo:

UDAA Letonia (Unidad de Defensa Antiaérea): Ubicada de forma continua en la Base Aérea de Lielvārde. Protege infraestructuras críticas del país báltico frente a amenazas aéreas y lidera ejercicios tácticos multinacionales como el Latvian Shield.

UDAA Estonia: Desplegada estratégicamente en emplazamientos clave como la guarnición de Tapa y la Base Aérea de Ämari para reforzar el control del espacio aéreo en el norte de los Países Bálticos.

Para responder a los desafíos contemporáneos (amenazas asimétricas, misiles de crucero y enjambres de drones), el Ministerio de Defensa ha puesto en marcha un programa completo para elevar las baterías españolas al estándar NASAMS 3. Por ello, en mayo de 2024, firmó un contrato histórico con la firma noruega Kongsberg Defence & Aerospace (en alianza con la estadounidense Raytheon) por un valor aproximado de 410 millones de euros.

Esta modernización comprende la actualización de los centros FDC, la mejora electrónica de los radares Sentinel y la incorporación de nuevos lanzadores terrestres sobre camiones Iveco. La principal ventaja operativa del NASAMS 3 es su capacidad para integrar y disparar una familia diversa de misiles de forma mixta desde la misma batería:

AMRAAM-ER (Alcance Extendido): Incorpora el motor del misil ESSM, elevando el alcance horizontal por encima de los 50 km y expandiendo el techo operativo.

AIM-9X Sidewinder Block II: Misil de guía infrarroja de corto alcance para la interceptación cercana de amenazas ágiles o de baja firma térmica.

Este programa no solo actualiza el parque actual al estándar de última generación NASAMS 3, sino que amplía sustancialmente las capacidades del escudo antiaéreo nacional:

Actualización de baterías existentes: Las baterías operadas desde 2003 por el Ejército de Tierra (en Cartagena y Las Palmas) están siendo elevadas al estándar NASAMS 3.

Nueva batería para el Ejército del Aire y del Espacio: El contrato contempla la adquisición de una batería adicional completa destinada específicamente al EADA (Escuadrón de Apoyo al Despliegue Aéreo), elevando a 5 el número total de baterías en las Fuerzas Armadas.

Modernización del radar Sentinel: Se destinaron más de 45 millones de euros específicos para actualizar los radares AN/MPQ-64 Sentinel, mejorando su alcance, resolución y capacidad de procesamiento contra amenazas pequeñas.

Nuevos camiones de despliegue: A través de un acuerdo con Iveco Defence Vehicles (IDV España), las Fuerzas Armadas incorporan camiones tácticos pesados dotados del sistema de gancho Multilift para garantizar la máxima movilidad (shoot-and-scoot) de los nuevos lanzadores y consolas FDC.

Nuevos misiles AIM-120C-8 AMRAAM: España aprobó la compra de estos misiles de última variante para reponer inventarios y abastecer tanto a los cazas Eurofighter y F-18 como a las baterías NASAMS 3.

Con la actualización al estándar NASAMS, se consigue un mayor alcance y cobertura, quedando habilitada la capacidad de disparar los misiles de alcance extendido AMRAAM-ER (que superan los 50 km de alcance); una defensa multicapa e infrarroja: Puede lanzar desde el mismo contenedor el misil de guía infrarroja de corto alcance AIM-9X Sidewinder Block II, ideal contra enjambres de drones o misiles de crucero a baja cota; y sobretodo un Mando y Control mejorado, incorporando consolas FDC rediseñadas con monitores de alta resolución e interfaces capaces de detectar blancos de muy baja firma de radar.

Aunque el contrato principal se firmó con Kongsberg, el programa exige un importante retorno industrial e involucra a empresas españolas líderes: Navantia (heredera de Izar) e Indra en la integración de redes de Mando y Control (C4I) y en la actualización/mantenimiento de los sistemas de comunicaciones tácticas y enlaces de datos (Link 16) del Ministerio de Defensa con el FDC; SMS (Sistemas de Misiles de España): Es la alianza nacional (integrada por Sener, Indra y Escribano) que cerró un acuerdo directo con Kongsberg. Se encarga de los lanzadores remotos (LCHR), ejecutando los trabajos de reacondicionamiento, actualización electrónica y garantizando el mantenimiento del ciclo de vida útil del sistema en España; Iveco Defence Vehicles (IDV España): Se encarga de suministrar y adaptar la flota de camiones tácticos pesados (como la serie M320) e integrar los sistemas hidráulicos Multilift que mueven los centros FDC y los lanzadores; y por último, Urovesa que suministra los vehículos todoterreno VAMTAC utilizados como plataformas para las direcciones de tiro optrónicas y los puestos móviles de la batería.

Además, genera para España un retorno económico de parte del dinero invertido por el Estado, a la economía nacional mediante puestos de trabajo de alta cualificación; garantiza que los técnicos y las empresas españolas puedan mantener, reparar y actualizar el NASAMS 3 sin depender del extranjero para el mantenimiento diario creando una soberanía tecnológica; y permite extender la operatividad del paraguas de misiles español de forma autónoma durante las próximas dos décadas.

Una batería completa del NASAMS en España opera como un conjunto autosuficiente, móvil y descentralizado. Sus componentes clave se dividen en:

Lanzador Remoto LCHR (Launcher):

Es la unidad de fuego del sistema. Va montado sobre un palé de acero con plataforma giratoria de 360 grados y cuenta con 6 tubos/contenedores de lanzamiento rectangulares cerrados. Cada LCHR es autosuficiente al incorporar su propio generador diésel y baterías hidráulicas. Puede ser posado en el suelo por el camión Iveco y operar sin personal a una distancia de hasta 25 kilómetros del FDC, comunicándose mediante cables de fibra óptica o enlaces de radio con salto de frecuencia para no ser localizado. Su diseño estándar permite llevarlo en camiones tácticos o en aviones de transporte C-130 Hercules y C-17 Globemaster.

El Sensor Principal: Radar AN/MPQ-64 Sentinel:

Es el sensor principal de detección y seguimiento de la batería. Se trata de un radar tridimensional (3D) de alerta temprana que opera en banda X mediante una antena en fase (phased-array) que gira 360 grados a 30 rpm. Ofrece resistencia a contramedidas electrónicas e integra un sistema IFF (Identificación Amigo-Enemigo). Posee una capacidad de detección automática de aeronaves, helicópteros, drones y misiles de crucero en un radio de hasta 75 kilómetros.

Sensor Pasivo Complementario: Rheinmetall MSP 500

Para no delatar la posición de la batería mediante emisiones electromagnéticas de radar, España integra en sus baterías el sistema electro-óptico MSP 500. Montado sobre un vehículo ligero, cuenta con cámara de TV, sensor infrarrojo de alta resolución (FLIR) y telémetro láser, permitiendo enganchar y rastrear objetivos de forma puramente pasiva.

Vehículos Tractores y de Transporte (Plataforma Logística):

Dada la necesidad de garantizar un despliegue rápido y alta supervivencia mediante tácticas de "disparo y fuga" (shoot-and-scoot), la flota española se apoya en la industria nacional e internacional con camiones Pesados Tácticos Iveco M320 (8x8 y 6x6): Actúan como tractores para remolcar las estaciones de radar Sentinel o transportan directamente sobre sus bastidores los contenedores blindados del FDC y los lanzadores LCHR. Cuentan con cabina blindada para la tripulación, cabrestantes y el sistema de gancho hidráulico tipo Multilift, que permite cargar o posar en el suelo un módulo FDC o un lanzador en cuestión de minutos; y con vehículos URO VAMTAC ST5 / BN3 (4x4): Empleados para tareas de mando, enlaces de comunicaciones, seguridad perimetral y como plataforma portadora del sistema de dirección de tiro óptico MSP 500.

LA MAQUETA

Va a ser una recreación total en base a fotografías que he podido encontrar navegando por internet, por lo que seguramente alguna medida no sea exacta. Lo que si intentaré es que la relación sea lo más real posible.

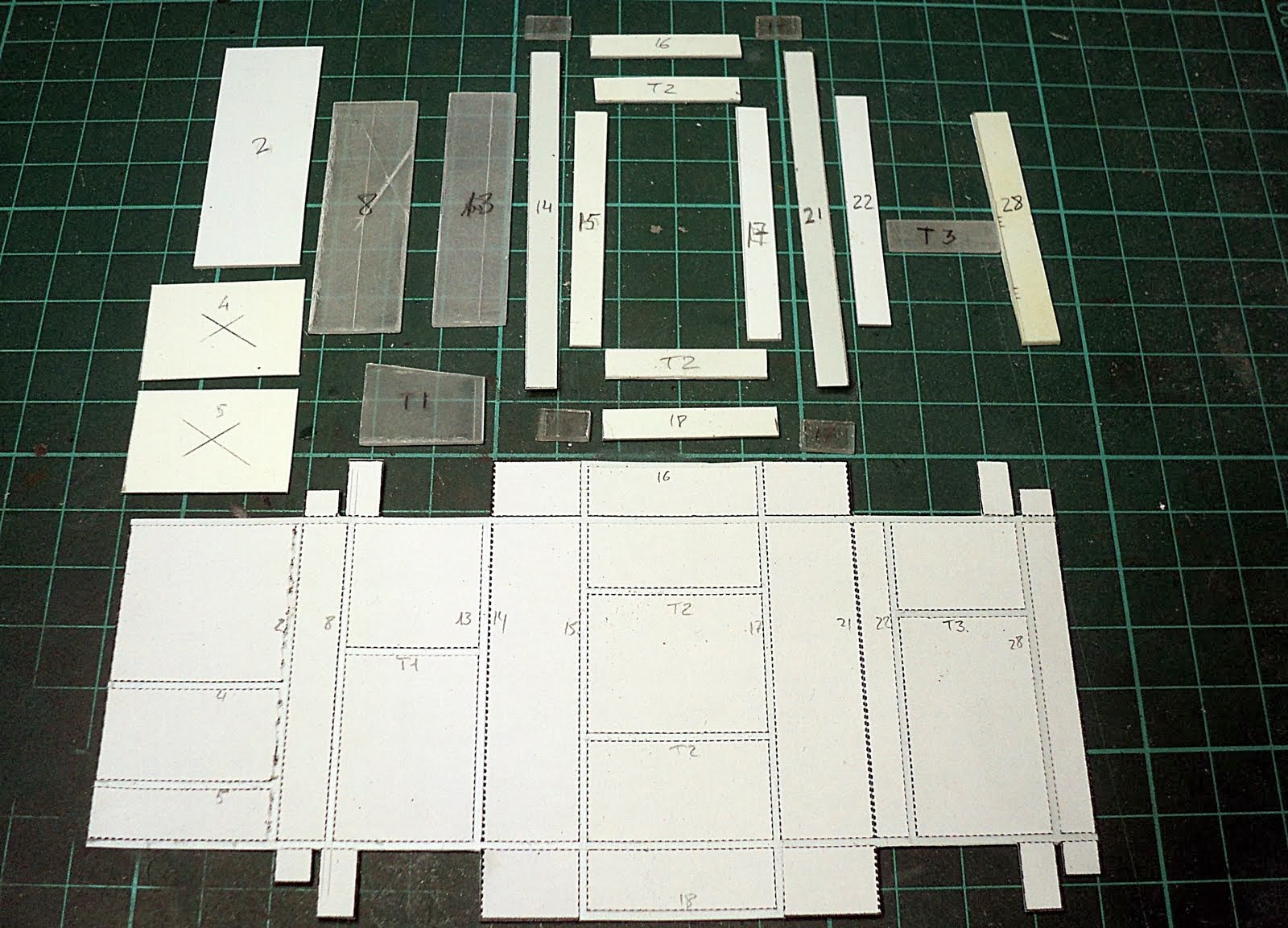

Empiezo por la plataforma y con la técnica del Maestro P. Andrada empiezo a preparar las piezas que la compondrán. Primero la base con ever de 0.25 y todos los travesaños y largueros internos con ever y plástico de 1 mm:





Una vez recortadas las piezas y comprobado su ajuste las voy pegando sobre la base. Preparo el cerramiento de los laterales detallando las piezas:


El soporte del radiador lo hago con cinta de aluminio adhesiva en la que marco por el interior la tornillería:


En la izquierda, a la tapa del panel de conexiones externas y a la de la unidad de control del lanzador le hago las bisagras, tipo piano, con hilo de cobre fino y cinta de aluminio adhesiva:


El cerramiento frontal (panel de disyuntores, panel de servicio y compartimento del cable de potencia) lo detallo con ever de 0.25, cinta de aluminio adhesiva y remaches de ever hechos con sacabocado:

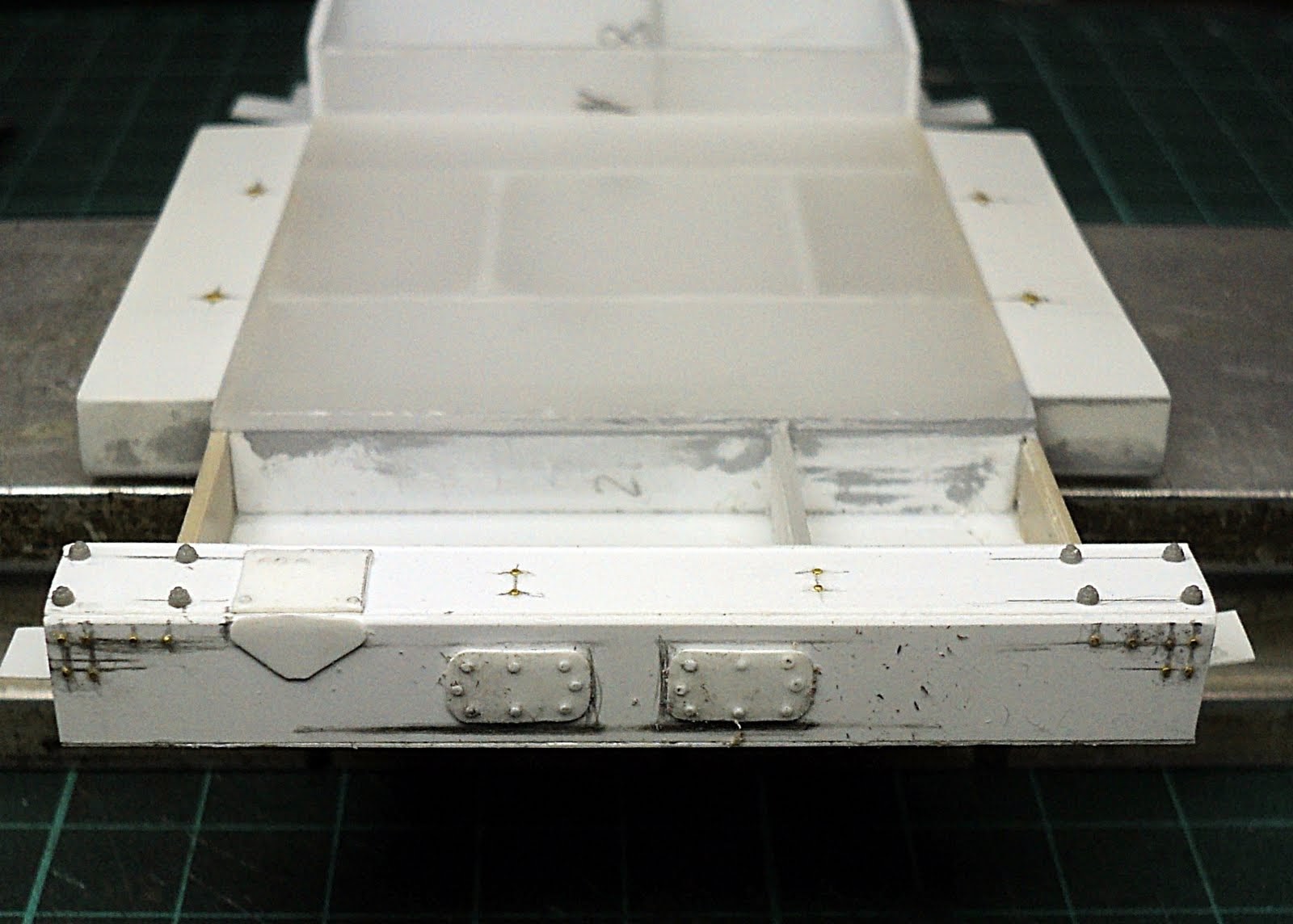

Por la parte trasera coloco el cerramiento detallándolo con dos tapas de registro y tuercas de fotograbado


Y por la parte superior le coloco la plancha base del lanzador


He decidido repetir la parte trasera por que la que tenía hecha no me terminaba de gustar. Así que la he retirado y he vuelto a comenzar. Las tapas de registro las he hecho con ever de 0.25. He hecho más largo el panel trasero para que así acoja la pata extensible. Las tuercas de la parte trasera y algunas de la parte superior son de fotograbado de Mig. El resto de Bronco. Creo que así ha quedado mejor:


En los laterales también he añadido tuercas de fg Mig para recrear los soportes de las bases de nivelación:


Con ever he recreado la tapa del cable de potencia y la plataforma móvil de estiba detallando los pernos con tuercas del Mig:


Y con hilo de cobre he hecho las asas:


Para realizar el anti-deslizante que lleva en la tapas del compartimento de las baterías, lo he grabado con un punzón en aluminio adhesivo:


Y una vez terminado y recortado lo he colocado en su lugar. La de la caja de estiba la hago de la misma manera:




Con ever voy conformando los cuatro enganches del iso-corner








Lo siguiente es montar las tres cajas de herramientas utilizando ever de 0.25 de 1 mm y unos trocitos de hilo de cobre para simular el pestillo de cierre:


Una vez listas las coloco en su lugar:






Para recrear las argollas de izado utilizo alambre y aluminio adhesivo. Al alambre le doy forma utilizando una lima de relojero triangular:


Una vez listas las pego en su posición:








Sobre lámina de estaño repujo con un punzón, el antideslizante de la caja del sistema hidráulico:


Luego la conformo y compruebo el ajuste:


Ahora la reforzaré por el interior con ever:


Para la tapa utilizo la misma técnica de repujado y le añado una bisagra tipo piano hecha con hilo de cobre y aluminio adhesivo:


Con ever hago los refuerzos interiores:


Basándome en un boceto que me he hecho del sistema hidráulico he preparado algo parecido, ya que no se va a ver mucho, utilizando retales y piezas del cajón de sastre:


Compruebo el ajuste y lo coloco en su lugar:




Compruebo el ajuste con la caja que no pego hasta que pinte esta parte:


Comprobando la información que tengo me he dado cuenta que el modelo que estoy recreando no tiene las argollas de izado como yo las he he hecho. Así que las he cambiado. La técnica es la misma aunque la forma y posición no:


Sigo detallando la base poniéndole los cierres de las tapas laterales. He utilizado ever redondo de 0.88 e hilo de cobre fino:


Con ever de 0.25 hago la tapa lateral de la caja de estiba, donde se guarda la espaldera, a la que le pongo las bisagras y el pestillo:


He colocado tuercas de Bronco en las salidas de las patas de nivelación:


A la caja del hidráulico le he colocado el pestillo de la tapa de acceso:


Y así es como queda la caja. En esta foto se aprecia bastante bien el repujado del antideslizante


Termino de detallar el conjunto hidráulico colocando algunas tuberías y un cilindro con su llave de paso:


Compruebo el ajuste de la caja y listo:


Ahora marco por donde he de pegar las tuberías del circuito hidráulico:


Y las recreo con hilo de cobre:


Con hilo de cobre y ever termino de detallar el circuito eléctrico:


Con ever de 0.25 y 0.5 mm recreo los topes de la plataforma móvil de estiba:


Y sobre lámina de estaño repujo, con una cuchilla, la rejilla del radiador:


Con ever y plástico preparo la base del lanzador:








Le doy una capa de puty:


Lijo y recubro con ever de 0.25. Repaso final y colocado sobre la plataforma


La herramienta de izado de emergencia va dentro de una funda y colocada, para su transporte sobre unos soportes colocados en la plataforma y encima del circuito hidráulico. Están hechos con estaño y ever:


En la parte izquierda de la plataforma va el soporte de la piqueta de toma tierra. Está hecho con ever:


A la derecha del compartimento del sistema hidráulico, en la parte trasera, hay otro compartimento para el convertidor de corriente alterna en continua. Está hecho con piezas sobrantes del cajón de sastre:


La tapa protectora del convertidor está hecha con ever:




La herramienta de izado de emergencia va dentro de una funda de lona plástica. Con un trozo de plástico fino he envuelto un trozo de madera que le diera forma y consistencia.


Los refuerzos laterales los he hecho con cinta de carrocero y las tapas con ever:


Y he terminado detallando con unas cinchas y hebillas de fotograbado:


Y la caja de herramientas de carga hecha con ever:


Con ever preparo el soporte del eje del carrete de la manguera de fuerza:


El carrete con ever, plástico y estaño:




Con hilo de estaño conformo la manguera de fuerza:


Y compruebo el ajuste:


Paso a recrear los polines hidráulicos. Como van a soportar el peso de todo el modelo he decidido hacerlo macizos, así que recorto unos trocitos de contrachapado que forro con ever y recorto a la medida:




Después le coloco los dientes de agarre:


El cilindro elevador lo recorto de un tubo de plástico con el mini cortador de tubos


Le ajusto otro tubo más fino y lo coloco en el cuerpo extensible:


Con ever hago la base soporte del cuerpo hidráulico y sus escuadras de fijación:


Conformo los cuerpos con ever de 1 mm y con ever de 0.25 las bases de las patas:


Termino las bases con unas escuadras de refuerzo y con alambre fino recreo las tuberías del hidráulico


Coloco, sin pegar, para comprobar la nivelación:


Y termino de detallar los polines:


Y con esto doy por terminada la plataforma:








La base del lanzador la he planteado a base de círculos que conformarán el cuerpo con forma de tambor de la propia base y un bastidor interno que sobresale del cuerpo y que soporta el lanzador.

Primero recorto un circulo de ever de 0.5 mm que hará las veces de base del tambor. Sobre este círculo coloco un bastidor, hecho con ever de 2 mm, con unos orificios en la parte trasera que servirán para alojamiento del eje "de muñones" del lanzador.


Luego preparo un círculo de plástico de 1 mm que hará las veces de Corona de dirección; un eje hecho con un trozo de parrilla y otro círculo de ever de 1 mm que conforma la tapa superior de la base:


Con ever de 0.25 mm cierro la base dejando el bastidor dentro:






Quito el sobrante con lija y compruebo el ajuste:


Con lámina de aluminio adhesivo preparo la tapa de acceso a la base, marcando por el anverso, con un punzón, la tornillería. Con ever le hago el puerto de conexión que lleva sobre la tapa


Termino de detallar la base con la trinca de marcha, el volante de bloqueo, el manómetro y alguna orejeta.


Le añado los conectores del puerto de conexión:


Con ever preparo el bastidor inferior del lanzador:


Así como las orejetas para los ejes de elevación


Por otro lado preparo los soportes para el motor y los cilindros de elevación:


Y una vez ajustados los coloco en su lugar. En esta foto se aprecia, además de la orejeta de elevación, la parte superior de la trinca de marcha:


Y en esta la parte inferior o fija de la trinca de marcha así como el ajuste de la base del lanzador, comprobando que el volante de bloqueo no molesta al movimiento en dirección:


En la parte delantera del bastidor he colocado los resaltes y protectores donde se apoyan los cilindros de elevación. Están hechos con ever y el protector con lámina de estaño:


Con hilo de cobre le improviso unos pernos de bisagra para comprobar ajuste y poder medir los cilindros de elevación:


Y para ello tengo que tener construido el motor de elevación. Con distintos cilindros de ever, plástico y resina he hilo de cobre como eje, preparo el cuerpo principal del motor que detallo con más hilo de cobre y ever:


Una vez que he podido medir los cilindros de elevación los preparo envolviendo hilo de cobre con masílla epoxi Andrea Sculpt a la que le tallo la forma de los fuelles cubrepolvo de los vástagos:


Mientras se seca la masilla empiezo a recortar las piezas que conformarán las cajas de los lanzadores. Plástico de caja de CD. Se corta fácil y el corte es más liso que el de ever, además también es más rígido y dado la longitud no me arriesgo a se combe el ever. Recorto 24 piezas que una vez rematados los cantos froto con lija fina para hacerlas traslúcidas. Así es más fácil trabajar y el pegamento y después la pintura coge mejor:


Preparo unas tiras de ever a modo de topes para poder montar las piezas de las cajas y queden lo más escuadradas posible:


Ya tengo una, ahora las otras cinco:


Con cuatro paro (por aburrimiento) y como ya están secos los cilindros los termino de ajustar con lima los coloco en su lugar:


Aunque el bastidor sólo está apoyado, sirve para que se queden pegados en su posición definitiva. Al bastidor aún le queda detalle por poner:


Y no me he podido resitir a colocar los lanzadores sobre el bastidor que, aunque faltan dos, ya me puedo hacer una idea. Ay! la impaciencia me pierde:


Ya tengo los seis lanzadores. Ahora repasar y enmasillar las uniones para poder seguir:


Con ever hago las compuertas delantera y trasera y detallo los bordes del contenedor. A la compuerta delantera le añado tuercas de fotograbado de MIG:




Y para la foto lo he colocado en su lugar:


Bueno, ahora vuelvo atrás. Tal y como me ha hecho ver Dámaso, los fuelles de masilla no quedan nada bien y además desmerecen al resto del trabajo. Así que voy a probar otra cosa. Me ha dado una idea que puede funcionar.

He preparado un tubo de plástico con hilo de cobre por el interior. Con ever he hecho una rodajita que hará de tope. Y con una taladradora de oficina y lámina de estaño he recortado rodajas de estaño. Con un sacabocados he perforado el estaño haciéndolo sobre el tapete de corte. Como es una superficie blanda, el estaño se a abombado por la presión del sacabocados:


Luego he ido introduciendo rodajitas intercalando el abombamiento hasta que he conseguido la medida del fuelle y le colocado otro tope hecho con otra rodajita de ever.


He cortado el hilo de cobre a la medida y lo he colocado en su lugar. Creo que queda mucho mejor. Ahora a por el otro. Antes parecía un kebab, ahora unos platillos de pandereta, jajajaja:


Y el otro igual. Y luego una capa de puty:


Con ever termino de detallar los contenedores. Sólo le faltan las compuertas:


Las compuertas delanteras las hago con ever de 0.5 y enmarco con ever de 0.25. Detallo con tuercas de fotograbado. Y esta es la idea, colocar 5 lanzadores cerrados y uno abierto empezando a salir el AIM (ahora es un pincel, jajajaja). Pero es una idea que tengo que sopesar:


Bueno, pues a falta de detallar la parte inferior y recrear el misil y el rail del lanzador ya tengo listo los lanzadores:






Sigo detallando el lanzador. Por el lado izquierdo le coloco la caja protectora de la mira y el asa lateral:


Y por el derecho, coloco el protector del cableado de la antena y la trinca de transporte también de la antena:




Con ever recreo el protector lateral:


Y con estaño e hilo de cobre los pestillos de los railes:


Con un trocito de resina sobrante hago el cuerpo de la caja de conexión de la antena. Con tubo de plástico los conectores de los arneses, con alambre el asa/protector y con estaño grabado los disipadores de temperatura:




En el lateral izquierdo lleva dos cajas de control, una protegida por una carcasa con ranuras de refrigeración y otra más pequeña a su lado. Utilizo unos trocitos de resina para conformar las cajas y lámina de estaño para la carcasa:


Las detallo con tubito de plástico para recrear los conectores y con hilo de cobre para las asas y el interruptor:


Y una vez terminadas las coloco en su lugar:




En el otro lateral, en la parte posterior está la caja de control de los lanzadores, donde se conectan los arneses de datos. Lleva conectores tanto delante como detrás. La caja está hecha con ever:


Los conectores con trocitos de tubo plástico:

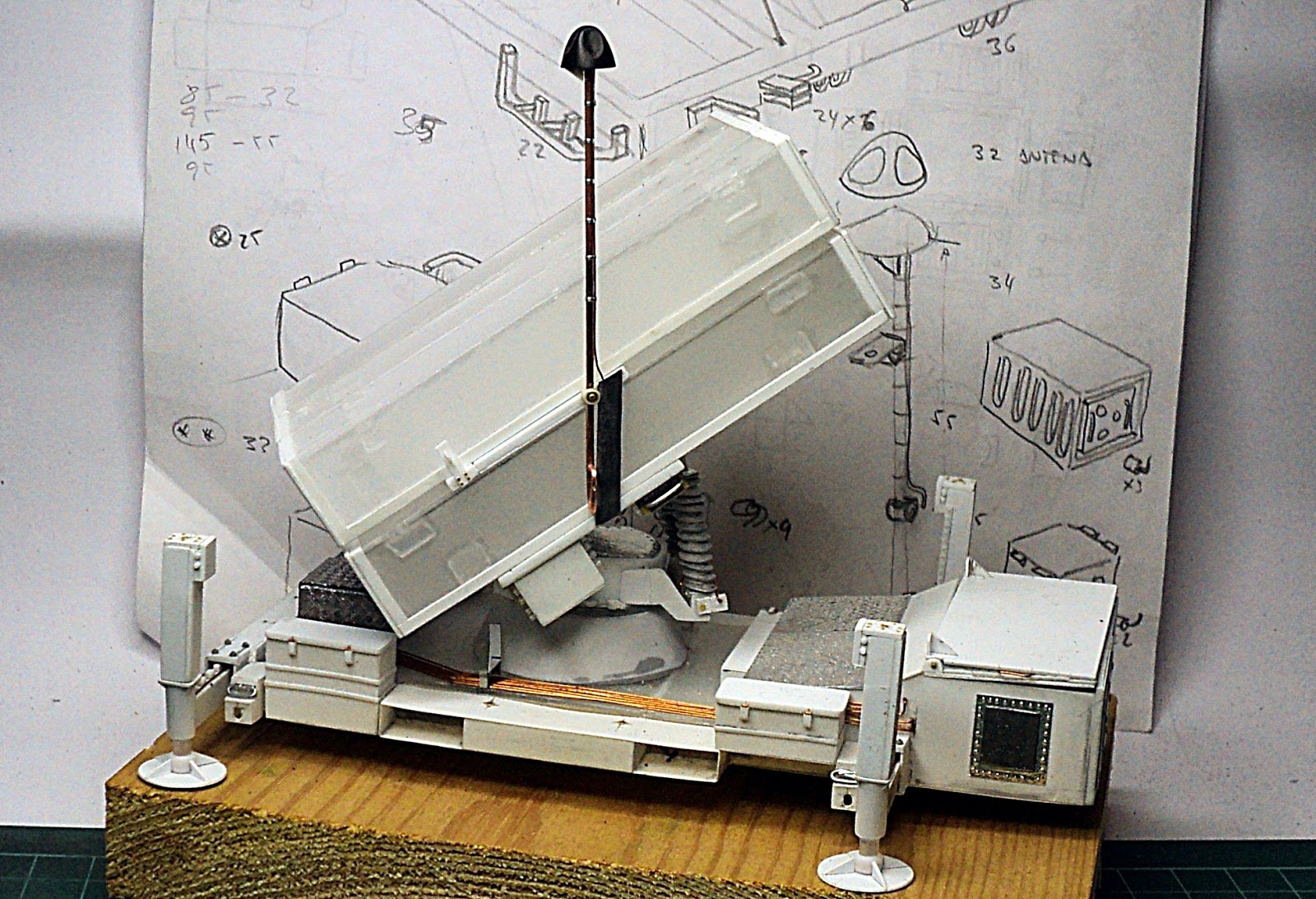

Sigo con la recreación de la antena. El mástil lo hago con un trozo de hilo de cobre al que le pongo un trocito de tubo de plástico que hará las veces de eje y detallo con una arandela y una tuerca de fotograbado. Por la parte inferior rebajo el grosor y doblo para conformar el asa. Con hilo de cobre fino hago el cable de antena que uno al mástil con unas tiritas de aluminio a modo de bridas de sujeción. La antena está tallada de la punta de un capuchón de bolígrafo:


Una vez terminada la coloco en su lugar:



Lo siguiente el cableado que lleva por la parte inferior y que conecta las distintas cajas de control. Todos los arneses de conexión están hechos con hilo de cobre fino:

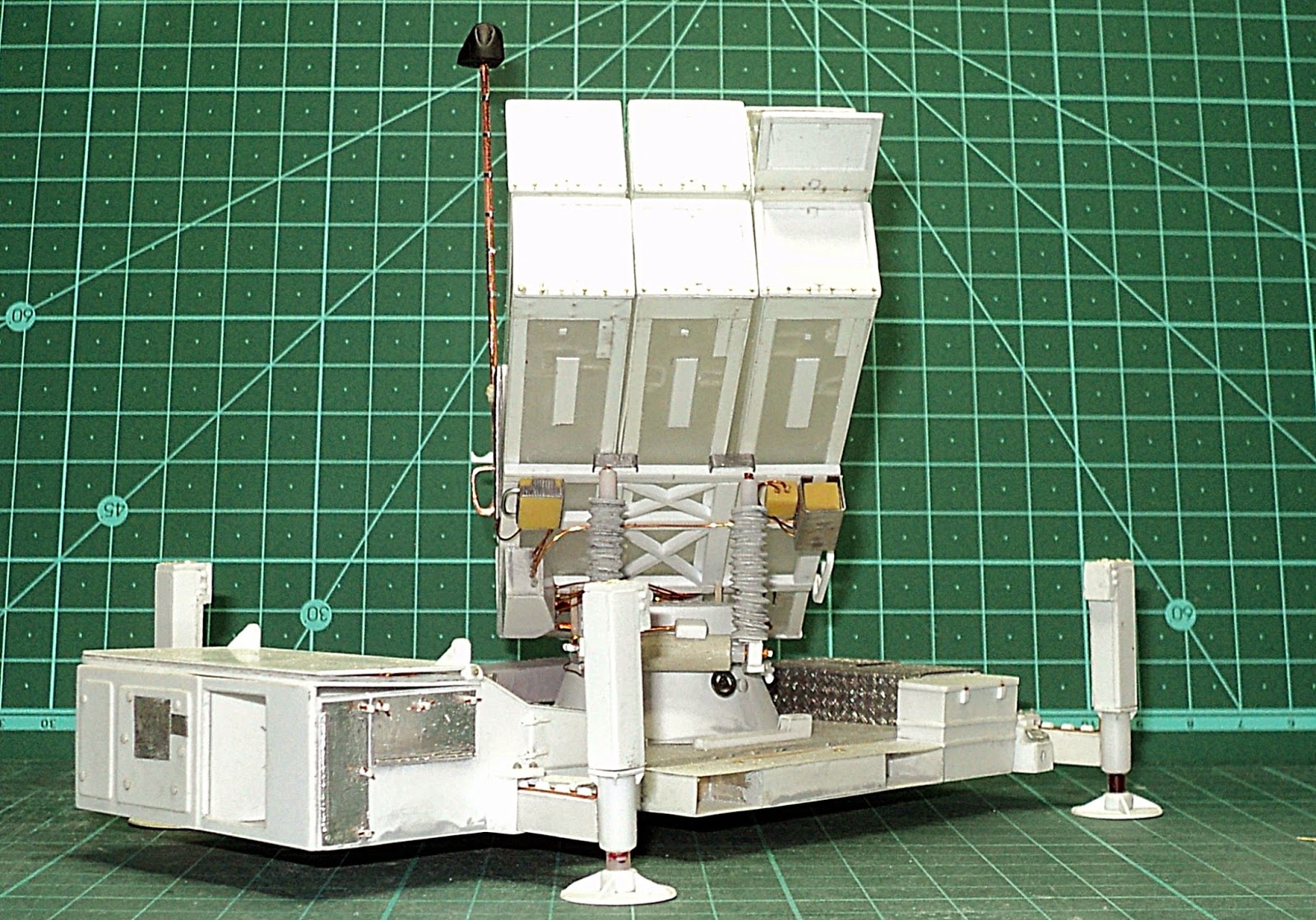

Y con esto doy por terminada la construcción de este modelo. Ahora al taller de pintura. Sólo le falta recrear el misil que colocaré en el lanzador abierto para que se vea un poco la punta. También me falta recrear los ejes del lanzador pero eso lo tengo que hacer después de pintar para poder desmontar el lanzador de la plataforma.


Espero que os esté gustando el proyecto y continuaré con la pintura. De momento así ha quedado:










EL MAQUILLAJE

Ya se que muchos pensáis que una recreación total no se debería pintar. Y otros lo contrario.

A mi, personalmente me gustan tanto pintado como sin pintar. Pintado se aprecia la realidad en miniatura y sin pintar, un trabajo de recreación, búsqueda de información, elección de materiales y construcción digno de admiración.

El caso de los modelos comerciales es otro tema. Una vez construido un modelo hay que pintarlo por que si no se queda a medias, parece un juguete y no se aprecia la dificultad que se ha tenido para montarlo y detallarlo, con la necesaria búsqueda de información y conjuntos de detallado para suplir los fallos o diferencias que presentan los modelos comerciales.

En mi caso y desde la primera recreación, he decidido pintarlos. Mi afición no sólo es hacerlo sino coleccionarlo. Por ello, y una vez que elegí el tema de Artillería Española, tengo en mis estanterías modelos tanto comerciales como recreados por mi. Los comerciales, como he dicho, van pintados así que los recreados también. Quedaría mal ver un sFH-18 de Trumpeter con el color gris y sus desgastes y desconchones y al lado un Munaiz-Argüelles de plástico blanco sobre una trozo de foam tallado simulando el contrafuerte de la Cortadura de color azul celeste o amarillo claro. Así que decidí pintarlos todos no sin antes dejar constancia fotográfica en el blog y foros en los que participo. Así, si alguien tiene interés en ver el proceso de recreación siempre puede acercarse a internet y repasarlo.

Explicado esto empiezo con el maquillaje del NASAMS.

Una vez descompuesto en los diferentes grupos que necesito para pintar con comodidad todos los recovecos doy una capa de imprimación gris de Vallejo. Una vez bien seca sombreo con "gris" 67 de Humbrol y dejo secar:





Una vez que está bien seco le doy la capa base. Utilizo esmalte "Valrex kaki M-12" semi mate:










Una vez bien seco le doy luces añadiendo "amarillo" (X-8) al "verde oliva pardo" (XF-62) de Tamiya. Subo con más amarillo y termino con una tercera subida añadiendo "blanco" (XF-1). Barnizo y perfilo la plataforma con oleo "negro". Y empiezo con toques de oleo "blanco", "verde cinabrio", "sombra natural" y "tierra sombra natural". Y de momento esto es lo que llevo:




Después del perfilado, un lavado con "tierra mate" de Vallejo, un poco de polvo de "San Gregorio" y unos toques con grafito para dar por terminada la base:




Y para terminar los últimos retoques en la base del lanzador y en el lanzador, con el mismo tratamiento que a la plataforma aunque menos intenso:














Aunque muy contento por haberlo terminado (o casi pues falta el misil) no he quedado satisfecho con el resultado final del maquillaje. Quizá demasiado mate y polvoriento. Y la imprimación también ha tapado algún detalle. Tendré que aprender a tirarla más diluida.

Bueno por último el Misil AIM 120c. Está hecho con una varilla de resina, ever y plástico para el soporte. Las aletas las he hecho con lámina de estaño. Y una capa de imprimación de Vallejo:






Una vez seca la imprimación pinto unas franjas de color "azul real" (X-3) de Tamiya y cuando secan enmascaro:


Le tiro "Ligth blue" (XF-23) de Tamiya como capa base:



Termino pintando la parte de la antena con "blanco" (X-2), las aletas con "titanium silver" (X-32) y quito las cintas de enmascarar. Con blanco pinto el soporte del misil y con negro el sistema de guía del alvéolo


No le he pintado la tornillería ni le he colocado los rótulos porque no se va ha ver nada, apenas la punta. Una vez seco el conjunto lo centro y pego en su lugar:


Y doy por terminado (ahora si) el proyecto que me ha parecido bastante fácil en la parte de construcción ya que la mayoría de las piezas son planas y fáciles de medir y cortar y no tanto en la parte de pintado.

Al final, y como siempre en mi caso, más vistoso que bueno. Quizá, algún día le haga una figura por aquello de la escala, pero será más adelante.

Espero que os haya gustado...






... y hasta el próximo proyecto.

Un saludo desde el norte de África.





4 comentarios:

  1. Esa superficie antideslizante es un trabajo de detallado brutal!!

    ResponderEliminar
  2. Muchas gracias, me alegro que te guste.

    ResponderEliminar
  3. Tu trabajo como modelista es increíble, lástima que dispongo de poco tiempo para admirar. Los maquetistas necesitaríamos una marca española para poder hacer todo tipo de modelos de la historia española. ¿Falta afición?

    ResponderEliminar
    Respuestas
    1. Gracias por la visita, Diego.
      Tienes razón. Hsce falta una marca española que cubra ese hueco en el mercado. Aunque creo que no tiene tanta clientela como para que compense. Afición? Creo que si la hay, incluso en el extranjero. Lo que falta, a mi entender, es dinero. Y los modelos son mas caros que los asiáticos. Así que al modelista no le conviene y al fabricante menos. Ya me gustaría a mi encontrar ibéricos como si fueran panzers. Jajajaja.
      De momento seguiré con la recreación (scrtatch no me gusta decir) de lo que pueda. Jajajaja

      Eliminar

AQUÍ PUEDES HACER UN COMENTARIO
